VLAN چیست و چه کاربردی دارد؟

VLAN چیست و چه کاربردی دارد؟

مقدمه



با گسترش شبکه‌های کامپیوتری و افزایش تعداد کاربران، دستگاه‌ها و سرویس‌های متصل به شبکه، مدیریت و سازمان‌دهی ترافیک شبکه به یکی از مهم‌ترین چالش‌های مدیران شبکه تبدیل شده است. در شبکه‌های سنتی، تمامی دستگاه‌ها در یک دامنه پخشی (Broadcast Domain) قرار می‌گیرند که این موضوع می‌تواند باعث افزایش ترافیک غیرضروری، کاهش کارایی و بروز مشکلات امنیتی شود.

برای رفع این چالش‌ها، فناوری VLAN یا شبکه محلی مجازی (Virtual Local Area Network) معرفی شده است. VLAN این امکان را فراهم می‌کند که بدون نیاز به ایجاد تغییرات فیزیکی در زیرساخت شبکه، دستگاه‌ها به‌صورت منطقی در گروه‌های جداگانه قرار گیرند. به این ترتیب، کاربران و تجهیزات مختلف می‌توانند بر اساس نیازهای سازمان، نوع فعالیت یا سطح دسترسی در شبکه‌های مجازی مستقل دسته‌بندی شوند.

اهمیت VLAN در شبکه‌های کامپیوتری به دلیل نقش آن در افزایش امنیت، بهبود عملکرد شبکه و ساده‌تر شدن مدیریت منابع است. با استفاده از VLAN می‌توان ترافیک شبکه را کنترل کرد، از دسترسی‌های غیرمجاز جلوگیری نمود و ارتباطات میان بخش‌های مختلف یک سازمان را به‌صورت هدفمند مدیریت کرد. به همین دلیل، VLAN یکی از فناوری‌های اساسی در طراحی و پیاده‌سازی شبکه‌های مدرن به شمار می‌رود و در سازمان‌ها، مراکز آموزشی، شرکت‌ها و مراکز داده کاربرد گسترده‌ای دارد.

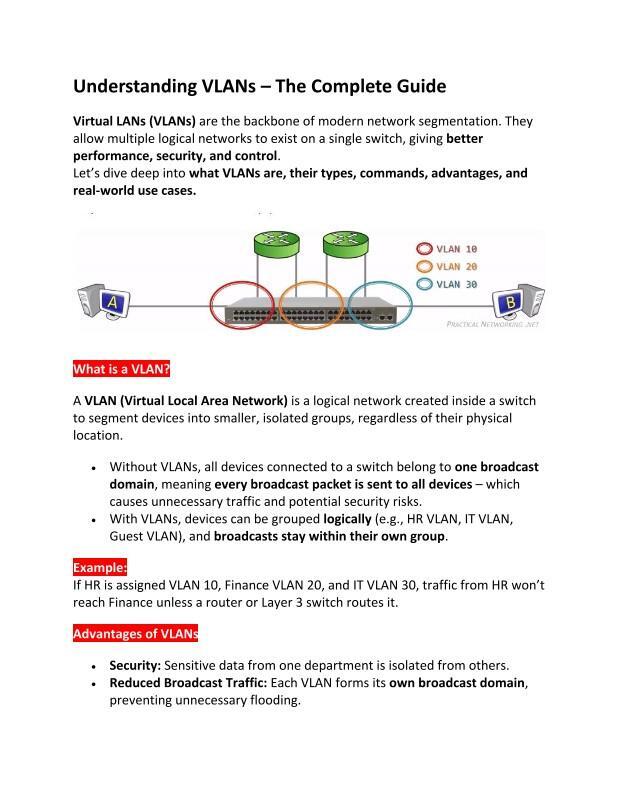

VLAN چیست؟



تعریف VLAN

VLAN یا Virtual Local Area Network به معنای «شبکه محلی مجازی» است. این فناوری امکان تقسیم یک شبکه فیزیکی واحد به چندین شبکه منطقی و مستقل را فراهم می‌کند. به عبارت دیگر، با استفاده از VLAN می‌توان دستگاه‌هایی را که به یک سوئیچ یا مجموعه‌ای از سوئیچ‌ها متصل هستند، در گروه‌های مجزا قرار داد؛ حتی اگر از نظر فیزیکی در مکان‌های مختلف قرار داشته باشند.

هر VLAN مانند یک شبکه مستقل عمل می‌کند و دستگاه‌های موجود در آن می‌توانند با یکدیگر ارتباط مستقیم داشته باشند. در مقابل، برای برقراری ارتباط بین دستگاه‌های متعلق به VLANهای مختلف، به یک روتر یا سوئیچ لایه ۳ نیاز است. این جداسازی منطقی باعث افزایش امنیت، بهبود مدیریت شبکه و کاهش ترافیک غیرضروری می‌شود.

تفاوت VLAN با شبکه فیزیکی سنتی

در شبکه‌های فیزیکی سنتی، تمامی دستگاه‌های متصل به یک سوئیچ معمولاً در یک دامنه پخشی (Broadcast Domain) قرار می‌گیرند. در چنین شرایطی، بسته‌های پخشی برای همه دستگاه‌ها ارسال می‌شوند که این موضوع می‌تواند باعث افزایش ترافیک شبکه و کاهش کارایی آن شود.

اما در شبکه‌های مبتنی بر VLAN، هر VLAN به‌عنوان یک دامنه پخشی مستقل عمل می‌کند. به این ترتیب، ترافیک تولیدشده در یک VLAN تنها در همان VLAN منتشر می‌شود و به سایر VLANها ارسال نمی‌گردد. این ویژگی موجب بهینه‌سازی مصرف پهنای باند و افزایش امنیت شبکه می‌شود.

از سوی دیگر، در شبکه‌های سنتی برای جداسازی بخش‌های مختلف سازمان معمولاً نیاز به تجهیزات فیزیکی جداگانه وجود دارد، در حالی که VLAN این جداسازی را به‌صورت نرم‌افزاری و منطقی انجام می‌دهد. بنابراین، بدون تغییر در ساختار فیزیکی شبکه می‌توان بخش‌های مختلف مانند واحد مالی، منابع انسانی و فناوری اطلاعات را در شبکه‌های مجازی مستقل قرار داد.

نحوه عملکرد VLAN در سوئیچ‌ها

سوئیچ‌های مدیریتی (Managed Switches) از VLAN پشتیبانی می‌کنند و امکان اختصاص هر پورت به یک VLAN مشخص را فراهم می‌سازند. هنگامی که یک دستگاه به پورتی متصل می‌شود، تمام ترافیک آن در VLAN مربوط به همان پورت قرار می‌گیرد.

سوئیچ برای تشخیص ترافیک متعلق به VLANهای مختلف از شناسه‌ای به نام VLAN ID استفاده می‌کند. هر VLAN دارای یک شناسه منحصربه‌فرد است که معمولاً بر اساس استاندارد IEEE 802.1Q به فریم‌های اترنت اضافه می‌شود. این فرایند که «Tagging» نام دارد، به سوئیچ‌ها کمک می‌کند تا هنگام انتقال داده بین چند سوئیچ، VLAN مربوط به هر بسته را شناسایی کنند.

به‌طور کلی، پورت‌های سوئیچ در VLANها به دو نوع اصلی تقسیم می‌شوند:

• Access Port: برای اتصال دستگاه‌های نهایی مانند رایانه‌ها، چاپگرها و تلفن‌های تحت شبکه استفاده می‌شود و تنها به یک VLAN تعلق دارد.
• Trunk Port: برای ارتباط بین سوئیچ‌ها یا بین سوئیچ و روتر به کار می‌رود و قادر است ترافیک چندین VLAN را به‌صورت هم‌زمان منتقل کند.

در نتیجه، VLAN با استفاده از قابلیت‌های سوئیچ‌های مدیریتی، شبکه‌ای انعطاف‌پذیر، امن و قابل مدیریت ایجاد می‌کند که می‌تواند نیازهای سازمان‌های کوچک و بزرگ را به‌خوبی پوشش دهد.

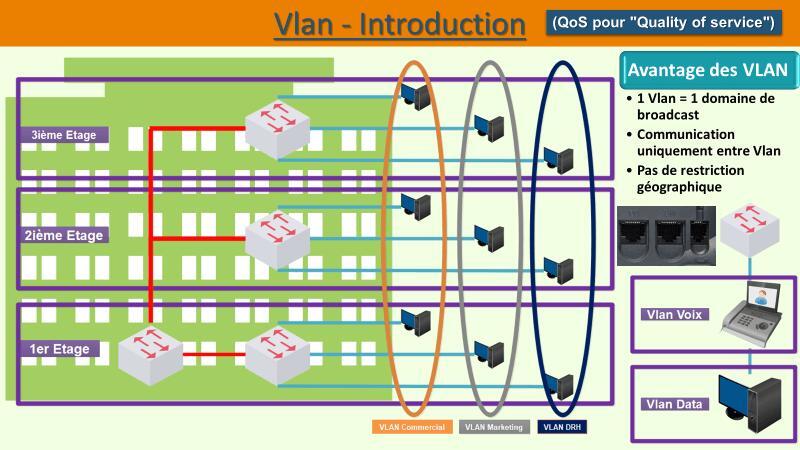

مزایای استفاده از VLAN



استفاده از VLAN یکی از مؤثرترین روش‌ها برای بهینه‌سازی شبکه‌های کامپیوتری است. این فناوری با ایجاد شبکه‌های منطقی مستقل در بستر یک زیرساخت فیزیکی مشترک، مزایای متعددی را در زمینه امنیت، عملکرد و مدیریت شبکه فراهم می‌کند. در ادامه مهم‌ترین مزایای استفاده از VLAN بررسی می‌شوند.بهبود امنیت شبکه

یکی از مهم‌ترین مزایای VLAN، افزایش امنیت شبکه است. با استفاده از VLAN می‌توان کاربران، تجهیزات و سرویس‌های مختلف را در شبکه‌های مجازی جداگانه قرار داد و از دسترسی مستقیم آن‌ها به بخش‌های حساس شبکه جلوگیری کرد. برای مثال، می‌توان واحد مالی، منابع انسانی و فناوری اطلاعات را در VLANهای مجزا قرار داد تا کاربران هر بخش تنها به منابع مورد نیاز خود دسترسی داشته باشند.

این جداسازی منطقی باعث می‌شود حملات احتمالی، انتشار بدافزارها یا دسترسی‌های غیرمجاز به بخش‌های دیگر شبکه محدود شود. همچنین مدیران شبکه می‌توانند سیاست‌های امنیتی و کنترل دسترسی را برای هر VLAN به‌صورت مستقل تعریف و اجرا کنند.

کاهش ترافیک و افزایش کارایی

در شبکه‌های سنتی، پیام‌های پخشی (Broadcast) برای تمامی دستگاه‌های موجود در شبکه ارسال می‌شوند که این امر می‌تواند موجب افزایش ترافیک و کاهش کارایی شود. VLAN با تقسیم شبکه به چندین دامنه پخشی مستقل، میزان ترافیک غیرضروری را کاهش می‌دهد.

زمانی که یک دستگاه در یک VLAN پیامی را ارسال می‌کند، این پیام تنها در همان VLAN منتشر می‌شود و سایر VLANها تحت تأثیر قرار نمی‌گیرند. در نتیجه، پهنای باند به شکل بهینه‌تری استفاده شده و عملکرد کلی شبکه بهبود پیدا می‌کند. این موضوع به‌ویژه در شبکه‌های بزرگ با تعداد زیادی کاربر و دستگاه اهمیت بیشتری دارد.

مدیریت ساده‌تر شبکه

VLAN مدیریت شبکه را بسیار ساده‌تر و کارآمدتر می‌کند. مدیران شبکه می‌توانند کاربران و تجهیزات را بر اساس وظایف سازمانی، بخش‌های مختلف یا سطح دسترسی در VLANهای جداگانه دسته‌بندی کنند. این کار باعث می‌شود اعمال تغییرات، نظارت بر شبکه و رفع مشکلات با سرعت و دقت بیشتری انجام شود.

برای مثال، در صورت جابه‌جایی یک کارمند به بخش دیگر، نیازی به تغییر کابل‌کشی یا انتقال فیزیکی تجهیزات نیست و تنها با تغییر تنظیمات VLAN می‌توان دسترسی‌های مورد نیاز را برای وی فراهم کرد. این قابلیت موجب کاهش پیچیدگی‌های مدیریتی و افزایش بهره‌وری در نگهداری شبکه می‌شود.

انعطاف‌پذیری در طراحی شبکه

VLAN امکان طراحی شبکه بر اساس نیازهای منطقی سازمان را فراهم می‌کند، نه صرفاً بر اساس موقعیت فیزیکی تجهیزات. به این معنا که دستگاه‌هایی که در مکان‌های مختلف قرار دارند، می‌توانند در یک VLAN مشترک عضو شوند و به‌عنوان بخشی از یک شبکه واحد فعالیت کنند.

این انعطاف‌پذیری به سازمان‌ها اجازه می‌دهد ساختار شبکه را متناسب با تغییرات سازمانی، افزایش تعداد کاربران یا توسعه خدمات به‌راحتی تغییر دهند. همچنین پیاده‌سازی پروژه‌های توسعه شبکه با هزینه و زمان کمتری انجام می‌شود، زیرا بسیاری از تغییرات تنها از طریق تنظیمات نرم‌افزاری قابل اجرا هستند.

کاهش هزینه‌ها

استفاده از VLAN می‌تواند هزینه‌های طراحی، پیاده‌سازی و نگهداری شبکه را به میزان قابل توجهی کاهش دهد. در شبکه‌های سنتی، برای جداسازی بخش‌های مختلف معمولاً نیاز به تجهیزات فیزیکی جداگانه، کابل‌کشی بیشتر و زیرساخت‌های مستقل وجود دارد. اما VLAN این جداسازی را به‌صورت منطقی و بدون نیاز به تغییرات گسترده در تجهیزات فیزیکی انجام می‌دهد.

علاوه بر این، کاهش نیاز به خرید تجهیزات اضافی، ساده‌تر شدن فرآیند مدیریت شبکه و کاهش زمان صرف‌شده برای نگهداری و عیب‌یابی، همگی به کاهش هزینه‌های عملیاتی سازمان کمک می‌کنند. به همین دلیل، VLAN راهکاری مقرون‌به‌صرفه برای سازمان‌های کوچک، متوسط و بزرگ محسوب می‌شود.





انواع VLAN

فناوری VLAN با توجه به نیازهای مختلف شبکه و روش‌های دسته‌بندی تجهیزات، در انواع گوناگونی پیاده‌سازی می‌شود. هر نوع VLAN دارای ویژگی‌ها و کاربردهای خاص خود است و می‌تواند برای افزایش امنیت، بهبود مدیریت شبکه و بهینه‌سازی عملکرد مورد استفاده قرار گیرد. در ادامه با مهم‌ترین انواع VLAN آشنا می‌شویم.

VLAN مبتنی بر پورت (Port-Based VLAN)

VLAN مبتنی بر پورت رایج‌ترین و پرکاربردترین نوع VLAN است. در این روش، هر پورت سوئیچ به یک VLAN مشخص اختصاص داده می‌شود و تمام دستگاه‌هایی که به آن پورت متصل هستند، عضو همان VLAN خواهند بود.

برای مثال، اگر پورت‌های 1 تا 10 به VLAN شماره 10 و پورت‌های 11 تا 20 به VLAN شماره 20 اختصاص داده شوند، دستگاه‌های متصل به هر گروه از پورت‌ها در شبکه‌های مجازی جداگانه قرار می‌گیرند.

مزیت اصلی این روش، سادگی در پیاده‌سازی و مدیریت است. با این حال، در صورت جابه‌جایی فیزیکی یک دستگاه به پورت دیگر، ممکن است نیاز به تغییر تنظیمات VLAN وجود داشته باشد.

مزایا:

• پیاده‌سازی آسان
• مدیریت ساده
• سازگاری با اکثر سوئیچ‌های مدیریتی

معایب:

• وابستگی به پورت فیزیکی
• نیاز به پیکربندی مجدد هنگام تغییر محل اتصال دستگاه

VLAN مبتنی بر MAC Address

در VLAN مبتنی بر MAC Address، عضویت دستگاه‌ها بر اساس آدرس فیزیکی یا MAC Address آن‌ها تعیین می‌شود. در این روش، سوئیچ آدرس MAC هر دستگاه را شناسایی کرده و آن را به VLAN مشخصی اختصاص می‌دهد.

یکی از مهم‌ترین مزایای این نوع VLAN آن است که حتی در صورت تغییر پورت اتصال دستگاه، عضویت آن در VLAN تغییر نمی‌کند؛ زیرا شناسایی بر اساس MAC Address انجام می‌شود.

این روش در محیط‌هایی که کاربران و تجهیزات به‌طور مداوم بین بخش‌های مختلف شبکه جابه‌جا می‌شوند، کاربرد زیادی دارد. با این حال، مدیریت تعداد زیادی آدرس MAC می‌تواند پیچیده و زمان‌بر باشد.

مزایا:

• استقلال از پورت فیزیکی
• مناسب برای محیط‌های پویا و متغیر

معایب:

• پیچیدگی در مدیریت
• نیاز به ثبت و نگهداری آدرس‌های MAC

VLAN مبتنی بر پروتکل

در VLAN مبتنی بر پروتکل، دسته‌بندی ترافیک شبکه بر اساس نوع پروتکل مورد استفاده انجام می‌شود. سوئیچ با بررسی اطلاعات موجود در بسته‌های داده، نوع پروتکل را تشخیص داده و ترافیک را به VLAN مناسب هدایت می‌کند.

برای مثال، می‌توان ترافیک مبتنی بر IP را در یک VLAN و ترافیک مربوط به پروتکل‌های دیگر را در VLANهای جداگانه قرار داد. این روش به مدیران شبکه اجازه می‌دهد تا ترافیک‌های مختلف را به‌صورت دقیق‌تر کنترل و مدیریت کنند.

VLAN مبتنی بر پروتکل معمولاً در شبکه‌های پیچیده و سازمان‌های بزرگ مورد استفاده قرار می‌گیرد و به تجهیزات پیشرفته‌تری نیاز دارد.

مزایا:

• مدیریت دقیق‌تر ترافیک
• امکان تفکیک سرویس‌ها و پروتکل‌های مختلف

معایب:

• پیکربندی پیچیده‌تر
• نیاز به سوئیچ‌های پیشرفته

VLAN مدیریتی (Management VLAN)

Management VLAN یا VLAN مدیریتی، یک VLAN اختصاصی است که برای مدیریت و نظارت بر تجهیزات شبکه مانند سوئیچ‌ها، روترها، فایروال‌ها و نقاط دسترسی بی‌سیم استفاده می‌شود.

جدا کردن ترافیک مدیریتی از ترافیک کاربران عادی باعث افزایش امنیت شبکه می‌شود؛ زیرا دسترسی به تنظیمات و رابط‌های مدیریتی تجهیزات تنها از طریق VLAN مشخصی امکان‌پذیر خواهد بود.

به‌عنوان مثال، مدیران شبکه می‌توانند تنها از طریق VLAN مدیریتی به تجهیزات دسترسی داشته باشند و کاربران عادی قادر به مشاهده یا تغییر تنظیمات شبکه نباشند.

مزایا:

• افزایش امنیت تجهیزات شبکه
• مدیریت متمرکز و آسان‌تر
• کاهش احتمال دسترسی غیرمجاز

معایب:

• نیاز به برنامه‌ریزی دقیق برای کنترل دسترسی‌ها

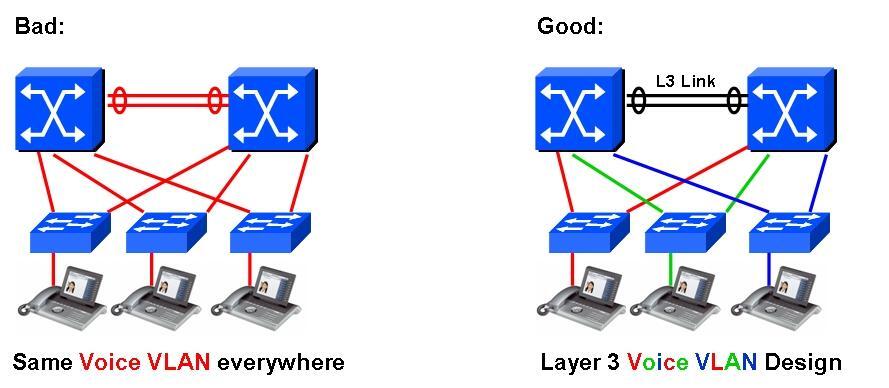

VLAN صوتی (Voice VLAN)

Voice VLAN یا VLAN صوتی برای انتقال ترافیک مربوط به تلفن‌های تحت شبکه (VoIP) طراحی شده است. در این روش، ترافیک صوتی از ترافیک داده‌های معمولی جدا می‌شود تا کیفیت تماس‌ها حفظ شده و تأخیر، نویز و قطع ارتباط به حداقل برسد.

از آنجا که ارتباطات صوتی به زمان پاسخ‌گویی بسیار حساس هستند، بسیاری از سوئیچ‌ها امکان اولویت‌بندی ترافیک Voice VLAN را فراهم می‌کنند. این قابلیت باعث می‌شود بسته‌های صوتی نسبت به سایر داده‌ها در اولویت انتقال قرار گیرند.

در سازمان‌هایی که از سیستم‌های تلفنی مبتنی بر IP استفاده می‌کنند، Voice VLAN نقش مهمی در ارائه تماس‌های پایدار و باکیفیت دارد.

مزایا:

• بهبود کیفیت تماس‌های VoIP
• کاهش تأخیر و از دست رفتن بسته‌ها
• امکان اعمال سیاست‌های کیفیت سرویس (QoS)

معایب:

• نیاز به تنظیمات تخصصی‌تر
• وابستگی به تجهیزات سازگار با VoIP



نحوه پیاده‌سازی VLAN





پیاده‌سازی VLAN یکی از مراحل مهم در طراحی و مدیریت شبکه‌های مدرن است. با استفاده از VLAN می‌توان شبکه را به بخش‌های منطقی مختلف تقسیم کرد و امنیت، کارایی و قابلیت مدیریت آن را افزایش داد. برای راه‌اندازی VLAN لازم است سوئیچ‌های مدیریتی پیکربندی شوند و مفاهیمی مانند Access Port، Trunk Port و استاندارد IEEE 802.1Q به‌درستی درک و اجرا شوند.

پیکربندی VLAN در سوئیچ‌ها

اولین گام در پیاده‌سازی VLAN، ایجاد VLANهای مورد نیاز در سوئیچ است. هر VLAN دارای یک شناسه منحصربه‌فرد به نام VLAN ID است که برای شناسایی آن در شبکه استفاده می‌شود. مدیر شبکه با توجه به ساختار سازمان، VLANهای مختلفی را برای بخش‌های گوناگون تعریف می‌کند.

برای مثال، ممکن است VLAN 10 برای واحد مالی، VLAN 20 برای منابع انسانی و VLAN 30 برای بخش فناوری اطلاعات ایجاد شود. پس از ایجاد VLANها، پورت‌های سوئیچ به VLANهای مورد نظر اختصاص داده می‌شوند تا دستگاه‌های متصل به آن پورت‌ها عضو VLAN مربوطه شوند.

در سوئیچ‌های مدیریتی، این فرایند معمولاً از طریق رابط خط فرمان (CLI) یا رابط گرافیکی تحت وب انجام می‌شود. پس از اعمال تنظیمات، سوئیچ ترافیک هر VLAN را به‌صورت مستقل مدیریت می‌کند و از انتشار بسته‌های پخشی به سایر VLANها جلوگیری می‌شود.

مزایای این روش عبارت‌اند از:

• تفکیک منطقی کاربران و تجهیزات شبکه
• افزایش امنیت و کنترل دسترسی
• مدیریت آسان‌تر شبکه
• کاهش ترافیک غیرضروری

مفهوم Trunk و Access Port

در پیاده‌سازی VLAN، پورت‌های سوئیچ معمولاً در دو حالت Access و Trunk پیکربندی می‌شوند. هر یک از این حالت‌ها وظایف و کاربردهای خاصی دارند.

Access Port

Access Port پورتی است که تنها به یک VLAN اختصاص داده می‌شود و معمولاً برای اتصال دستگاه‌های نهایی مانند رایانه‌ها، چاپگرها، دوربین‌های تحت شبکه و تلفن‌های IP مورد استفاده قرار می‌گیرد.

هنگامی که یک دستگاه به Access Port متصل می‌شود، تمام داده‌های ارسالی و دریافتی آن به VLAN مشخص‌شده برای آن پورت تعلق خواهد داشت. دستگاه‌های نهایی نیازی به آگاهی از VLAN ندارند و سوئیچ مسئول مدیریت ترافیک آن‌ها است.

ویژگی‌های Access Port:

• عضویت در یک VLAN مشخص
• مناسب برای تجهیزات کاربری
• پیکربندی ساده
• عدم استفاده از برچسب VLAN در فریم‌های ارسالی به دستگاه نهایی

Trunk Port

Trunk Port برای انتقال هم‌زمان ترافیک چندین VLAN بین تجهیزات شبکه استفاده می‌شود. این نوع پورت معمولاً برای اتصال دو سوئیچ به یکدیگر یا اتصال سوئیچ به روتر و سوئیچ لایه ۳ به کار می‌رود.

در ارتباطات Trunk، اطلاعات مربوط به VLAN هر فریم حفظ می‌شود تا دستگاه مقصد بتواند تشخیص دهد که داده متعلق به کدام VLAN است. به همین دلیل، Trunk نقش مهمی در گسترش VLANها بین چندین سوئیچ دارد.

ویژگی‌های Trunk Port:

• انتقال ترافیک چند VLAN به‌صورت هم‌زمان
• استفاده در ارتباط بین تجهیزات شبکه
• حفظ شناسه VLAN در طول مسیر انتقال
• پشتیبانی از استاندارد 802.1Q

به‌طور خلاصه، Access Port برای اتصال کاربران و دستگاه‌های نهایی و Trunk Port برای انتقال ترافیک VLANها بین تجهیزات شبکه استفاده می‌شود.

استاندارد IEEE 802.1Q و Tagging

یکی از مهم‌ترین استانداردهای مورد استفاده در VLAN، استاندارد IEEE 802.1Q است. این استاندارد روشی را تعریف می‌کند که از طریق آن اطلاعات VLAN به فریم‌های اترنت اضافه می‌شود تا سوئیچ‌ها بتوانند ترافیک VLANهای مختلف را از یکدیگر تشخیص دهند.

مفهوم Tagging

Tagging یا «برچسب‌گذاری» فرایندی است که در آن یک برچسب ویژه به فریم اترنت افزوده می‌شود. این برچسب شامل اطلاعاتی مانند VLAN ID است و مشخص می‌کند که فریم به کدام VLAN تعلق دارد.

هنگامی که داده از طریق یک Trunk Port ارسال می‌شود، سوئیچ برچسب VLAN را به فریم اضافه می‌کند. سوئیچ مقصد نیز با خواندن این برچسب، VLAN مربوطه را شناسایی کرده و فریم را به پورت‌های مناسب هدایت می‌کند.

این مکانیزم امکان انتقال هم‌زمان ترافیک چندین VLAN را از طریق یک لینک فیزیکی فراهم می‌کند و باعث صرفه‌جویی در منابع شبکه می‌شود.

اجزای اصلی برچسب 802.1Q

برچسب IEEE 802.1Q شامل اطلاعات مختلفی است که مهم‌ترین آن‌ها عبارت‌اند از:

• VLAN ID: شناسه VLAN که مشخص می‌کند فریم متعلق به کدام VLAN است.
• Priority: اولویت ترافیک برای پیاده‌سازی کیفیت سرویس (QoS).
• Tag Protocol Identifier (TPID): مشخص‌کننده استفاده از استاندارد 802.1Q.

مزایای استفاده از IEEE 802.1Q

• استانداردسازی ارتباط بین تجهیزات مختلف شبکه
• امکان انتقال چندین VLAN روی یک لینک فیزیکی
• کاهش هزینه کابل‌کشی و تجهیزات
• افزایش انعطاف‌پذیری در طراحی شبکه
• پشتیبانی از قابلیت‌های پیشرفته مانند QoS و Voice VLAN

ارتباط بین VLANها (Inter-VLAN Routing)





VLANها با هدف جداسازی منطقی بخش‌های مختلف شبکه ایجاد می‌شوند و هر VLAN به‌عنوان یک دامنه پخشی (Broadcast Domain) مستقل عمل می‌کند. این جداسازی باعث افزایش امنیت و بهبود عملکرد شبکه می‌شود، اما در بسیاری از سازمان‌ها نیاز است که کاربران و سرویس‌های موجود در VLANهای مختلف بتوانند با یکدیگر ارتباط برقرار کنند. این ارتباط از طریق فرایندی به نام Inter-VLAN Routing یا مسیریابی بین VLANها امکان‌پذیر می‌شود.

نیاز به ارتباط بین VLANها

اگرچه جداسازی شبکه به VLANهای مختلف مزایای متعددی دارد، اما در عمل بسیاری از سرویس‌ها و کاربران برای انجام فعالیت‌های روزمره نیازمند تبادل اطلاعات با سایر بخش‌ها هستند. از آنجا که VLANهای مختلف به‌صورت پیش‌فرض نمی‌توانند مستقیماً با یکدیگر ارتباط داشته باشند، باید راهکاری برای برقراری این ارتباط در نظر گرفته شود.

برای مثال، فرض کنید در یک سازمان:

• واحد مالی در VLAN 10 قرار دارد.
• واحد منابع انسانی در VLAN 20 قرار دارد.
• سرورهای سازمانی در VLAN 30 قرار دارند.

کاربران واحد مالی و منابع انسانی برای دسترسی به سرورهای سازمانی باید بتوانند با VLAN 30 ارتباط برقرار کنند. همچنین ممکن است برخی سرویس‌ها مانند چاپگرهای شبکه، سرورهای فایل یا سیستم‌های مدیریت منابع سازمانی توسط کاربران چند VLAN مختلف مورد استفاده قرار گیرند.

در چنین شرایطی، بدون وجود مسیریابی بین VLANها، ارتباط میان این بخش‌ها امکان‌پذیر نخواهد بود. بنابراین Inter-VLAN Routing به‌عنوان پلی برای تبادل داده میان VLANهای مختلف عمل می‌کند.

روش‌های مسیریابی بین VLANها

برای برقراری ارتباط میان VLANهای مختلف، روش‌های متعددی وجود دارد که هرکدام بسته به اندازه و نیاز شبکه مورد استفاده قرار می‌گیرند.

1. مسیریابی سنتی با استفاده از چند رابط فیزیکی

در این روش، برای هر VLAN یک رابط (Interface) مجزا روی روتر در نظر گرفته می‌شود. هر رابط به یک VLAN متصل شده و نقش دروازه پیش‌فرض (Default Gateway) آن VLAN را بر عهده دارد.

برای مثال:

• Interface 1 برای VLAN 10
• Interface 2 برای VLAN 20
• Interface 3 برای VLAN 30

هرچند این روش ساده است، اما به تعداد زیادی پورت فیزیکی روی روتر نیاز دارد و در شبکه‌های بزرگ مقرون‌به‌صرفه نیست.

مزایا:

• ساختار ساده
• مناسب برای شبکه‌های کوچک

معایب:

• نیاز به چندین رابط فیزیکی
• مقیاس‌پذیری پایین

2. روش Router-on-a-Stick

یکی از رایج‌ترین روش‌های Inter-VLAN Routing، استفاده از تکنیک Router-on-a-Stick است. در این روش تنها یک رابط فیزیکی روی روتر استفاده می‌شود، اما این رابط به چندین زیررابط (Subinterface) تقسیم می‌شود.

هر زیررابط به یک VLAN اختصاص داده شده و دارای آدرس IP مخصوص خود است. ارتباط بین سوئیچ و روتر از طریق یک Trunk Port برقرار می‌شود و ترافیک VLANهای مختلف با استفاده از استاندارد IEEE 802.1Q برچسب‌گذاری می‌شود.

مزایا:

• کاهش نیاز به پورت‌های فیزیکی
• هزینه کمتر نسبت به روش سنتی
• مناسب برای شبکه‌های کوچک و متوسط

معایب:

• وابستگی کامل به یک رابط فیزیکی
• محدودیت عملکرد در شبکه‌های پرترافیک

3. استفاده از سوئیچ لایه ۳

در شبکه‌های بزرگ و سازمانی، معمولاً از سوئیچ‌های لایه ۳ برای انجام Inter-VLAN Routing استفاده می‌شود. این سوئیچ‌ها علاوه بر قابلیت‌های سوئیچینگ، توانایی مسیریابی نیز دارند و می‌توانند ارتباط بین VLANها را بدون نیاز به روتر جداگانه برقرار کنند.

در این روش برای هر VLAN یک رابط مجازی به نام SVI (Switch Virtual Interface) ایجاد می‌شود. هر SVI دارای یک آدرس IP است که به‌عنوان دروازه پیش‌فرض VLAN عمل می‌کند. سوئیچ لایه ۳ با استفاده از جدول مسیریابی داخلی خود، بسته‌ها را میان VLANهای مختلف هدایت می‌کند.

مزایا:

• سرعت بالا
• عملکرد بهتر در شبکه‌های بزرگ
• کاهش تأخیر در انتقال داده

معایب:

• هزینه بیشتر تجهیزات
• نیاز به دانش فنی بالاتر برای پیکربندی

نقش روتر و سوئیچ لایه ۳

برای برقراری ارتباط بین VLANها به تجهیزی نیاز است که بتواند عملیات مسیریابی را انجام دهد. این وظیفه معمولاً بر عهده روتر یا سوئیچ لایه ۳ قرار می‌گیرد.

نقش روتر

روتر دستگاهی است که بسته‌های داده را بین شبکه‌های مختلف هدایت می‌کند. از آنجا که هر VLAN یک شبکه منطقی مستقل محسوب می‌شود، روتر می‌تواند ترافیک را از یک VLAN دریافت کرده و پس از بررسی آدرس مقصد، آن را به VLAN مناسب ارسال کند.

در روش‌های سنتی و Router-on-a-Stick، روتر نقش اصلی را در Inter-VLAN Routing بر عهده دارد. همچنین می‌تواند سیاست‌های امنیتی، فیلترهای دسترسی و کنترل ترافیک را نیز اعمال کند.

وظایف اصلی روتر عبارت‌اند از:

• مسیریابی بین VLANهای مختلف
• مدیریت ترافیک شبکه
• اعمال قوانین امنیتی
• اتصال شبکه داخلی به اینترنت یا شبکه‌های خارجی

نقش سوئیچ لایه ۳

سوئیچ لایه ۳ ترکیبی از قابلیت‌های سوئیچ و روتر را در اختیار قرار می‌دهد. این دستگاه علاوه بر انتقال سریع داده‌ها در لایه دوم مدل OSI، می‌تواند عملیات مسیریابی در لایه سوم را نیز انجام دهد.

در شبکه‌های مدرن، سوئیچ‌های لایه ۳ به دلیل سرعت بالا و توانایی پردازش حجم زیادی از ترافیک، جایگزین بسیاری از روترهای سنتی شده‌اند. این سوئیچ‌ها می‌توانند ارتباط بین VLANها را مستقیماً در داخل خود مدیریت کنند و نیاز به ارسال ترافیک به یک روتر خارجی را از بین ببرند.

مزایای استفاده از سوئیچ لایه ۳:

• افزایش سرعت انتقال داده
• کاهش بار روی روترها
• مقیاس‌پذیری بالا
• مناسب برای شبکه‌های سازمانی بزرگ

کاربردهای VLAN در شبکه‌ها

فناوری VLAN یکی از ابزارهای مهم در طراحی و مدیریت شبکه‌های مدرن است که امکان تقسیم‌بندی منطقی شبکه را بدون نیاز به تغییرات گسترده در زیرساخت فیزیکی فراهم می‌کند. این قابلیت باعث شده است که VLAN در محیط‌های مختلف از سازمان‌های کوچک گرفته تا مراکز داده بزرگ مورد استفاده قرار گیرد. در ادامه مهم‌ترین کاربردهای VLAN در شبکه‌ها بررسی می‌شود.

تفکیک بخش‌های مختلف سازمان

یکی از رایج‌ترین کاربردهای VLAN، جداسازی واحدها و بخش‌های مختلف یک سازمان است. در بسیاری از شرکت‌ها و سازمان‌ها، بخش‌هایی مانند مالی، منابع انسانی، فروش، پشتیبانی و فناوری اطلاعات دارای اطلاعات و منابع اختصاصی هستند که نباید در دسترس سایر بخش‌ها قرار گیرند.

با استفاده از VLAN می‌توان هر بخش را در یک شبکه مجازی مستقل قرار داد. برای مثال:

• VLAN 10 برای واحد مالی
• VLAN 20 برای منابع انسانی
• VLAN 30 برای فروش
• VLAN 40 برای فناوری اطلاعات

این تفکیک باعث می‌شود ترافیک هر بخش از سایر بخش‌ها جدا باشد و دسترسی کاربران تنها به منابع مورد نیازشان محدود شود. علاوه بر افزایش امنیت، این روش مدیریت شبکه را نیز ساده‌تر می‌کند و امکان اعمال سیاست‌های متفاوت برای هر بخش را فراهم می‌سازد.

مزایای استفاده در سازمان‌ها:

• افزایش امنیت اطلاعات
• کنترل بهتر دسترسی کاربران
• کاهش ترافیک غیرضروری
• مدیریت ساده‌تر شبکه

شبکه‌های دانشگاهی و آموزشی

مراکز آموزشی و دانشگاه‌ها معمولاً دارای تعداد زیادی کاربر، تجهیزات و سرویس‌های مختلف هستند. دانشجویان، اساتید، کارکنان اداری، آزمایشگاه‌ها و مراکز تحقیقاتی هرکدام نیازهای متفاوتی دارند و دسترسی آن‌ها به منابع شبکه باید به‌صورت کنترل‌شده مدیریت شود.

VLAN این امکان را فراهم می‌کند که هر گروه از کاربران در یک شبکه مجازی مستقل قرار گیرد. برای نمونه:

• VLAN ویژه دانشجویان
• VLAN ویژه اساتید
• VLAN مخصوص کارکنان اداری
• VLAN آزمایشگاه‌های آموزشی
• VLAN تجهیزات شبکه و سرورها

این ساختار باعث می‌شود که کاربران تنها به منابع مرتبط با وظایف خود دسترسی داشته باشند و از بروز مشکلات امنیتی و تداخل ترافیک جلوگیری شود. همچنین در محیط‌های آموزشی که تعداد کاربران به‌طور مداوم تغییر می‌کند، VLAN انعطاف‌پذیری بالایی برای مدیریت شبکه فراهم می‌کند.

مزایا در مراکز آموزشی:

• تفکیک کاربران بر اساس نقش و سطح دسترسی
• بهبود امنیت اطلاعات آموزشی
• مدیریت آسان‌تر کاربران و تجهیزات
• افزایش کارایی شبکه در محیط‌های پرتراکم

مراکز داده و شبکه‌های بزرگ

در مراکز داده (Data Center) و شبکه‌های بزرگ سازمانی، معمولاً تعداد زیادی سرور، تجهیزات ذخیره‌سازی، ماشین‌های مجازی و سرویس‌های مختلف وجود دارد. مدیریت چنین محیط‌هایی بدون استفاده از VLAN بسیار دشوار خواهد بود.

در این مراکز، VLAN برای جداسازی انواع مختلف ترافیک مورد استفاده قرار می‌گیرد. به‌عنوان مثال:

• VLAN مخصوص سرورهای وب
• VLAN مخصوص پایگاه‌های داده
• VLAN ویژه سیستم‌های پشتیبان‌گیری
• VLAN مربوط به مدیریت تجهیزات
• VLAN مخصوص ماشین‌های مجازی

این تفکیک علاوه بر افزایش امنیت، باعث بهبود عملکرد شبکه و کاهش تأثیر مشکلات احتمالی بر سایر سرویس‌ها می‌شود. همچنین مدیران شبکه می‌توانند سیاست‌های دسترسی، کیفیت سرویس (QoS) و کنترل ترافیک را برای هر VLAN به‌صورت جداگانه تعریف کنند.

مزایا در مراکز داده:

• افزایش امنیت سرویس‌ها
• مدیریت بهتر منابع شبکه
• بهبود عملکرد و مقیاس‌پذیری
• ساده‌سازی عیب‌یابی و نظارت بر شبکه

شبکه مهمان (Guest Network)

یکی دیگر از کاربردهای مهم VLAN، ایجاد شبکه مهمان یا Guest Network است. بسیاری از سازمان‌ها، هتل‌ها، مراکز آموزشی، بیمارستان‌ها و شرکت‌ها نیاز دارند دسترسی اینترنت را برای مراجعه‌کنندگان، مشتریان یا مهمانان خود فراهم کنند. با این حال، نباید این کاربران به شبکه داخلی و منابع سازمان دسترسی داشته باشند.

در چنین شرایطی، یک VLAN جداگانه برای کاربران مهمان ایجاد می‌شود. دستگاه‌های متصل به این VLAN تنها به اینترنت دسترسی دارند و از شبکه اصلی سازمان کاملاً جدا هستند. این جداسازی از دسترسی غیرمجاز به اطلاعات حساس جلوگیری کرده و امنیت شبکه داخلی را حفظ می‌کند.

برای مثال، در یک شرکت:

• VLAN 10 برای کارکنان
• VLAN 20 برای سرورها
• VLAN 100 برای مهمانان

در این ساختار، کاربران مهمان می‌توانند از اینترنت استفاده کنند، اما امکان دسترسی به فایل‌ها، سرورها یا تجهیزات داخلی سازمان را نخواهند داشت.

مزایای شبکه مهمان:

• افزایش امنیت شبکه سازمان
• ارائه اینترنت به بازدیدکنندگان بدون ایجاد خطر امنیتی
• مدیریت مستقل کاربران مهمان
• جلوگیری از دسترسی غیرمجاز به منابع داخلی

چالش‌ها و محدودیت‌های VLAN



با وجود مزایای فراوانی که VLAN در زمینه افزایش امنیت، بهبود عملکرد و مدیریت بهتر شبکه ارائه می‌دهد، استفاده از این فناوری بدون چالش و محدودیت نیست. در شبکه‌های کوچک ممکن است پیاده‌سازی VLAN نسبتاً ساده باشد، اما با افزایش تعداد VLANها، کاربران و تجهیزات شبکه، مدیریت و نگهداری آن پیچیده‌تر می‌شود. آشنایی با این چالش‌ها به مدیران شبکه کمک می‌کند تا در زمان طراحی و پیاده‌سازی، تصمیمات مناسب‌تری اتخاذ کنند.

پیچیدگی در مدیریت شبکه

یکی از مهم‌ترین چالش‌های VLAN، افزایش پیچیدگی مدیریت شبکه است. هرچه تعداد VLANها بیشتر شود، مدیریت تنظیمات، دسترسی‌ها و ارتباطات بین آن‌ها دشوارتر خواهد شد.

مدیر شبکه باید برای هر VLAN تنظیمات جداگانه‌ای مانند آدرس‌دهی IP، سیاست‌های امنیتی، کنترل دسترسی و مسیریابی بین VLANها را در نظر بگیرد. همچنین در سازمان‌های بزرگ که ده‌ها یا حتی صدها VLAN وجود دارد، مستندسازی و نگهداری اطلاعات مربوط به هر VLAN اهمیت زیادی پیدا می‌کند.

در صورت نبود برنامه‌ریزی مناسب، ممکن است مشکلاتی مانند تداخل تنظیمات، تخصیص اشتباه پورت‌ها یا ایجاد مسیرهای ارتباطی ناخواسته به وجود آید. به همین دلیل، استفاده از VLAN نیازمند دانش فنی کافی و مدیریت دقیق است.

چالش‌های مدیریتی VLAN:

• افزایش حجم تنظیمات شبکه
• دشوار شدن مستندسازی در شبکه‌های بزرگ
• نیاز به نظارت مستمر بر VLANها
• احتمال بروز خطاهای پیکربندی

نیاز به تجهیزات سازگار

پیاده‌سازی VLAN مستلزم استفاده از تجهیزاتی است که از این فناوری پشتیبانی کنند. سوئیچ‌های غیرمدیریتی (Unmanaged Switches) معمولاً قابلیت ایجاد و مدیریت VLAN را ندارند و برای استفاده از این فناوری باید از سوئیچ‌های مدیریتی (Managed Switches) استفاده شود.

علاوه بر سوئیچ‌ها، روترها، سوئیچ‌های لایه ۳، فایروال‌ها و برخی تجهیزات بی‌سیم نیز باید با استانداردهای VLAN مانند IEEE 802.1Q سازگار باشند. در غیر این صورت، ممکن است ارتباط بین VLANها یا انتقال ترافیک برچسب‌گذاری‌شده با مشکل مواجه شود.

در برخی سازمان‌ها، ارتقای تجهیزات قدیمی برای پشتیبانی از VLAN می‌تواند هزینه‌بر باشد و نیاز به سرمایه‌گذاری در زیرساخت شبکه داشته باشد.

محدودیت‌های مرتبط با تجهیزات:

• نیاز به سوئیچ‌های مدیریتی
• لزوم پشتیبانی تجهیزات از استاندارد 802.1Q
• هزینه ارتقا یا تعویض تجهیزات قدیمی
• نیاز به هماهنگی بین تجهیزات مختلف شبکه

مشکلات احتمالی در عیب‌یابی

عیب‌یابی در شبکه‌های مبتنی بر VLAN معمولاً پیچیده‌تر از شبکه‌های سنتی است. در چنین شبکه‌هایی علاوه بر بررسی مشکلات فیزیکی و منطقی معمول، باید تنظیمات VLAN، پورت‌های Access و Trunk، برچسب‌گذاری فریم‌ها و مسیریابی بین VLANها نیز مورد بررسی قرار گیرند.

برای مثال، اگر یک کاربر نتواند به یک سرور دسترسی پیدا کند، علت مشکل ممکن است به دلایل مختلفی مانند عضویت اشتباه در VLAN، پیکربندی نادرست Trunk، خطای مسیریابی یا تنظیمات امنیتی مربوط باشد. شناسایی دقیق این مشکلات نیازمند دانش تخصصی و استفاده از ابزارهای مانیتورینگ و عیب‌یابی شبکه است.

همچنین در شبکه‌های بزرگ، وجود تعداد زیاد VLANها می‌تواند فرآیند تشخیص و رفع مشکلات را زمان‌بر کند.

مشکلات رایج در عیب‌یابی VLAN:

• تخصیص اشتباه پورت به VLAN
• خطا در پیکربندی Trunk Port
• مشکلات مربوط به Inter-VLAN Routing
• ناسازگاری تنظیمات بین سوئیچ‌ها
• دشواری شناسایی منشأ ترافیک و خطاها

جمع‌بندی

فناوری VLAN (Virtual Local Area Network) یکی از مهم‌ترین ابزارهای مورد استفاده در طراحی و مدیریت شبکه‌های مدرن است که امکان تقسیم یک شبکه فیزیکی به چندین شبکه منطقی و مستقل را فراهم می‌کند. این فناوری به سازمان‌ها کمک می‌کند تا بدون نیاز به ایجاد تغییرات گسترده در زیرساخت فیزیکی، شبکه‌ای منظم‌تر، امن‌تر و کارآمدتر داشته باشند.

یکی از مهم‌ترین مزایای VLAN، افزایش امنیت شبکه است. با جداسازی کاربران، تجهیزات و سرویس‌ها در VLANهای مختلف، دسترسی‌های غیرضروری محدود شده و احتمال نفوذ یا انتشار تهدیدات امنیتی کاهش می‌یابد. همچنین VLAN با ایجاد دامنه‌های پخشی مستقل، باعث کاهش ترافیک غیرضروری و بهبود عملکرد شبکه می‌شود که این موضوع در شبکه‌های بزرگ اهمیت ویژه‌ای دارد.

از دیگر مزایای VLAN می‌توان به مدیریت آسان‌تر شبکه، انعطاف‌پذیری در طراحی و توسعه زیرساخت و کاهش هزینه‌های عملیاتی اشاره کرد. مدیران شبکه می‌توانند کاربران و تجهیزات را بر اساس نیازهای سازمانی دسته‌بندی کرده و بدون وابستگی به موقعیت فیزیکی آن‌ها، ساختار شبکه را مدیریت کنند.

VLAN در محیط‌های مختلف کاربردهای گسترده‌ای دارد. سازمان‌ها از آن برای تفکیک واحدهای مختلف مانند مالی، منابع انسانی و فناوری اطلاعات استفاده می‌کنند. در دانشگاه‌ها و مراکز آموزشی، VLAN به جداسازی دانشجویان، اساتید و کارکنان کمک می‌کند. همچنین در مراکز داده و شبکه‌های بزرگ، برای تفکیک سرویس‌ها، سرورها و ترافیک مدیریتی به کار می‌رود. ایجاد شبکه مهمان (Guest Network) نیز یکی دیگر از کاربردهای مهم VLAN است که امکان ارائه دسترسی به اینترنت را بدون به خطر انداختن امنیت شبکه داخلی فراهم می‌کند.

با وجود مزایای فراوان، استفاده از VLAN نیازمند رعایت برخی نکات مهم است. طراحی صحیح ساختار VLANها، انتخاب تجهیزات سازگار با استانداردهای مربوطه، مستندسازی دقیق تنظیمات و پیاده‌سازی اصولی مسیریابی بین VLANها از جمله عواملی هستند که در موفقیت این فناوری نقش اساسی دارند. همچنین نظارت مستمر بر عملکرد شبکه و به‌روزرسانی تنظیمات امنیتی می‌تواند از بروز مشکلات احتمالی جلوگیری کند.

در نهایت، VLAN راهکاری مؤثر برای سازمان‌دهی، ایمن‌سازی و بهینه‌سازی شبکه‌های کامپیوتری است. با پیاده‌سازی صحیح این فناوری، سازمان‌ها می‌توانند ضمن افزایش بهره‌وری و امنیت، زیرساختی انعطاف‌پذیر و مقیاس‌پذیر برای پاسخگویی به نیازهای فعلی و آینده خود ایجاد کنند. به همین دلیل، VLAN به‌عنوان یکی از مفاهیم پایه و در عین حال بسیار مهم در دنیای شبکه شناخته می‌شود و یادگیری آن برای مدیران و کارشناسان شبکه ضروری است.
