مقدمه

در شبکه‌های کامپیوتری، دسترس‌پذیری مداوم سرویس‌ها و جلوگیری از قطع ارتباط، یکی از مهم‌ترین اهداف مدیران شبکه است. خرابی یک روتر، سوئیچ یا لینک ارتباطی می‌تواند باعث اختلال در ارائه خدمات و از دسترس خارج شدن کاربران شود. به همین دلیل، استفاده از مکانیزم‌هایی که بتوانند در زمان بروز خطا، به‌صورت خودکار سرویس را از طریق تجهیزات جایگزین ادامه دهند، اهمیت بسیار زیادی دارد.

پروتکل‌های Redundancy Protocol یا پروتکل‌های افزونگی با هدف افزایش قابلیت اطمینان (Reliability) و دسترس‌پذیری بالا (High Availability) طراحی شده‌اند. این پروتکل‌ها با ایجاد یک دروازه پیش‌فرض مجازی (Virtual Default Gateway)، امکان ادامه فعالیت شبکه را حتی در صورت خرابی یکی از روترها فراهم می‌کنند. در نتیجه، کاربران بدون نیاز به تغییر تنظیمات شبکه، همچنان به سرویس‌های موردنیاز خود دسترسی خواهند داشت.

در این مطلب ابتدا با مفهوم Redundancy Protocol و اهمیت استفاده از آن آشنا می‌شویم، سپس انواع متداول این پروتکل‌ها مانند HSRP، VRRP و GLBP معرفی خواهند شد. در ادامه نیز نحوه پیکربندی هر یک با استفاده از دستورات تجهیزات Cisco، بررسی وضعیت عملکرد، آزمون Failover و روش‌های عیب‌یابی به‌صورت گام‌به‌گام تشریح می‌شود تا خواننده بتواند این پروتکل‌ها را در محیط‌های عملی پیاده‌سازی و مدیریت کند.





مفهوم Redundancy Protocol

Redundancy Protocol یا پروتکل افزونگی به مجموعه‌ای از پروتکل‌های شبکه گفته می‌شود که با هدف افزایش دسترس‌پذیری (High Availability) و جلوگیری از قطع شدن ارتباطات در زمان خرابی تجهیزات شبکه طراحی شده‌اند. این پروتکل‌ها با فراهم کردن یک مسیر یا دروازه پیش‌فرض جایگزین، باعث می‌شوند در صورت از کار افتادن روتر یا لینک اصلی، ترافیک شبکه به‌صورت خودکار از طریق مسیر پشتیبان هدایت شود؛ بدون آنکه کاربران یا سرویس‌ها متوجه این جابه‌جایی شوند.

در شبکه‌های معمولی، میزبان‌ها (Hosts) برای ارسال بسته‌ها به خارج از شبکه محلی، از یک Default Gateway استفاده می‌کنند. اگر این دروازه پیش‌فرض دچار خرابی شود، ارتباط کاربران با سایر شبکه‌ها قطع خواهد شد. پروتکل‌های Redundancy این مشکل را با ایجاد یک دروازه پیش‌فرض مجازی (Virtual Gateway) برطرف می‌کنند. در این روش، چند روتر به‌صورت یک گروه عمل می‌کنند و تنها یکی از آن‌ها وظیفه هدایت ترافیک را بر عهده دارد که به آن Active Router یا Master Router گفته می‌شود. سایر روترها نیز به‌عنوان پشتیبان (Standby یا Backup) آماده فعالیت هستند.

در صورت بروز خرابی در روتر اصلی، یکی از روترهای پشتیبان به‌طور خودکار جایگزین آن می‌شود و مسئولیت ارسال و دریافت بسته‌های شبکه را بر عهده می‌گیرد. این فرآیند که Failover نام دارد، در مدت زمان بسیار کوتاهی انجام می‌شود و باعث کاهش یا حذف وقفه در ارائه سرویس‌های شبکه خواهد شد.

از رایج‌ترین پروتکل‌های افزونگی می‌توان به HSRP (Hot Standby Router Protocol)، VRRP (Virtual Router Redundancy Protocol) و GLBP (Gateway Load Balancing Protocol) اشاره کرد. هر یک از این پروتکل‌ها ویژگی‌ها و کاربردهای خاص خود را دارند، اما هدف اصلی همه آن‌ها تضمین تداوم سرویس، افزایش قابلیت اطمینان شبکه و کاهش تأثیر خرابی تجهیزات بر کاربران است.





اهمیت استفاده از پروتکل‌های افزونگی در شبکه

در شبکه‌های امروزی، بسیاری از سرویس‌ها مانند سامانه‌های مالی، بانکداری، آموزش، تجارت الکترونیک و ارتباطات سازمانی به‌صورت شبانه‌روزی در دسترس کاربران قرار دارند. هرگونه قطعی در شبکه، حتی برای چند دقیقه، می‌تواند باعث توقف فعالیت‌های سازمان، از دست رفتن داده‌ها، کاهش بهره‌وری و نارضایتی کاربران شود. به همین دلیل، افزایش قابلیت اطمینان و پایداری شبکه به یکی از مهم‌ترین اهداف طراحی و مدیریت شبکه تبدیل شده است.

پروتکل‌های افزونگی (Redundancy Protocols) با فراهم کردن مسیرهای جایگزین و ایجاد دروازه پیش‌فرض مجازی، از ایجاد نقطه خرابی واحد (Single Point of Failure) جلوگیری می‌کنند. در صورتی که روتر یا مسیر اصلی دچار خرابی شود، این پروتکل‌ها به‌صورت خودکار ترافیک را به روتر یا مسیر پشتیبان هدایت می‌کنند. این فرآیند در مدت زمان بسیار کوتاهی انجام می‌شود و باعث می‌شود کاربران بدون احساس قطعی، همچنان به سرویس‌های شبکه دسترسی داشته باشند.

استفاده از پروتکل‌های افزونگی علاوه بر افزایش دسترس‌پذیری، موجب کاهش زمان ازکارافتادگی (Downtime) و افزایش پایداری شبکه نیز می‌شود. این ویژگی در مراکز داده، سازمان‌های بزرگ، شرکت‌های ارائه‌دهنده خدمات اینترنت و کسب‌وکارهایی که ارائه خدمات مداوم برای آن‌ها حیاتی است، اهمیت ویژه‌ای دارد.

از دیگر مزایای استفاده از این پروتکل‌ها می‌توان به کاهش نیاز به مداخله دستی مدیر شبکه در زمان بروز خرابی، افزایش قابلیت اطمینان تجهیزات، بهبود کیفیت ارائه خدمات و در برخی پروتکل‌ها مانند GLBP، توزیع بار ترافیکی میان چند روتر اشاره کرد. این قابلیت‌ها باعث می‌شوند منابع شبکه به‌صورت بهینه‌تر مورد استفاده قرار گیرند و عملکرد کلی شبکه بهبود یابد.

به طور کلی، پیاده‌سازی پروتکل‌های افزونگی یکی از اصول اساسی طراحی شبکه‌های پایدار و قابل اطمینان است. این پروتکل‌ها با فراهم کردن مکانیزم‌های خودکار برای تشخیص خرابی و جایگزینی سریع تجهیزات معیوب، نقش مهمی در حفظ تداوم سرویس‌ها، افزایش رضایت کاربران و کاهش خسارت‌های ناشی از قطعی شبکه ایفا می‌کنند.







مزایا و معایب Redundancy Protocol

پروتکل‌های افزونگی (Redundancy Protocols) از مهم‌ترین فناوری‌های مورد استفاده در طراحی شبکه‌های پایدار و با دسترس‌پذیری بالا هستند. این پروتکل‌ها با فراهم کردن مسیرهای جایگزین و امکان انتقال خودکار ترافیک در زمان خرابی تجهیزات، نقش مهمی در افزایش قابلیت اطمینان شبکه ایفا می‌کنند. با وجود مزایای فراوان، استفاده از این پروتکل‌ها نیز با محدودیت‌ها و چالش‌هایی همراه است که باید هنگام طراحی و پیاده‌سازی شبکه مورد توجه قرار گیرند.

مزایای Redundancy Protocol

۱. افزایش دسترس‌پذیری (High Availability)
مهم‌ترین مزیت پروتکل‌های افزونگی، حفظ دسترس‌پذیری سرویس‌های شبکه است. در صورت خرابی روتر اصلی، روتر پشتیبان به‌طور خودکار مسئولیت هدایت ترافیک را بر عهده می‌گیرد و از قطع ارتباط کاربران جلوگیری می‌کند.

۲. کاهش زمان قطعی شبکه (Downtime)
این پروتکل‌ها با تشخیص سریع خرابی و انجام فرآیند Failover در مدت زمان کوتاه، زمان ازکارافتادگی شبکه را به حداقل می‌رسانند و باعث تداوم ارائه خدمات می‌شوند.

۳. افزایش قابلیت اطمینان (Reliability)
وجود تجهیزات پشتیبان باعث می‌شود خرابی یک روتر یا لینک ارتباطی، عملکرد کل شبکه را مختل نکند. در نتیجه، شبکه از پایداری و اطمینان بیشتری برخوردار خواهد بود.

۴. مدیریت خودکار خرابی‌ها
پروتکل‌های افزونگی بدون نیاز به دخالت مدیر شبکه، خرابی تجهیزات را شناسایی کرده و مسیر جایگزین را فعال می‌کنند. این ویژگی احتمال بروز خطای انسانی را نیز کاهش می‌دهد.

۵. امکان توزیع بار ترافیکی
برخی از پروتکل‌ها مانند GLBP علاوه بر ایجاد افزونگی، قابلیت توزیع ترافیک بین چند روتر را نیز فراهم می‌کنند. این ویژگی موجب استفاده بهینه از منابع سخت‌افزاری و افزایش کارایی شبکه می‌شود.

معایب Redundancy Protocol

۱. افزایش هزینه پیاده‌سازی
استفاده از پروتکل‌های افزونگی نیازمند وجود تجهیزات اضافی مانند روترهای پشتیبان است. بنابراین، هزینه خرید، نصب و نگهداری تجهیزات افزایش می‌یابد.

۲. پیچیدگی در پیکربندی و مدیریت
راه‌اندازی و نگهداری این پروتکل‌ها به دانش فنی و تجربه کافی نیاز دارد. تنظیمات نادرست ممکن است باعث بروز مشکلاتی مانند ناپایداری شبکه یا اختلال در فرآیند Failover شود.

۳. مصرف بیشتر منابع شبکه
روترها برای تبادل پیام‌های کنترلی و نظارت بر وضعیت یکدیگر، بخشی از پهنای باند و توان پردازشی خود را مصرف می‌کنند. اگرچه این میزان معمولاً کم است، اما در شبکه‌های بزرگ باید مورد توجه قرار گیرد.

۴. وابستگی به سازگاری تجهیزات
برخی پروتکل‌ها مانند HSRP و GLBP اختصاصی شرکت Cisco هستند و ممکن است در تجهیزات سایر تولیدکنندگان پشتیبانی نشوند. در چنین شرایطی، استفاده از پروتکل‌های استاندارد مانند VRRP گزینه مناسب‌تری خواهد بود.

۵. احتمال تأخیر در جابه‌جایی ترافیک
اگر پارامترهای مربوط به تشخیص خرابی و زمان‌بندی به‌درستی تنظیم نشوند، فرآیند انتقال ترافیک از روتر اصلی به روتر پشتیبان ممکن است با تأخیر انجام شود و برای مدت کوتاهی بر عملکرد شبکه تأثیر بگذارد.

در مجموع، پروتکل‌های Redundancy نقش بسیار مهمی در افزایش پایداری و قابلیت اطمینان شبکه دارند و در بسیاری از شبکه‌های سازمانی و مراکز داده به‌عنوان یکی از اجزای اصلی طراحی شبکه مورد استفاده قرار می‌گیرند. با این حال، برای بهره‌مندی از مزایای این پروتکل‌ها، لازم است هزینه‌ها، پیچیدگی پیاده‌سازی و نیازمندی‌های سخت‌افزاری و نرم‌افزاری نیز به‌دقت بررسی شوند.





انواع پروتکل‌های Redundancy

برای افزایش قابلیت اطمینان و دسترس‌پذیری شبکه، پروتکل‌های مختلفی با هدف ایجاد افزونگی در Default Gateway طراحی شده‌اند. این پروتکل‌ها با ایجاد یک دروازه پیش‌فرض مجازی، از قطع ارتباط کاربران در زمان خرابی روتر اصلی جلوگیری می‌کنند. از مهم‌ترین و پرکاربردترین پروتکل‌های افزونگی می‌توان به HSRP، VRRP و GLBP اشاره کرد که هر یک دارای ویژگی‌ها و کاربردهای خاص خود هستند.

۱. HSRP (Hot Standby Router Protocol)

HSRP یک پروتکل اختصاصی شرکت Cisco است که برای ایجاد افزونگی در دروازه پیش‌فرض شبکه طراحی شده است. در این پروتکل، چند روتر در قالب یک گروه (Group) فعالیت می‌کنند که تنها یکی از آن‌ها به‌عنوان Active Router مسئول ارسال و دریافت ترافیک است. یکی دیگر از روترها نیز به‌عنوان Standby Router انتخاب می‌شود و همواره وضعیت روتر فعال را بررسی می‌کند.

در صورت خرابی روتر Active، روتر Standby به‌طور خودکار جایگزین آن شده و مسئولیت هدایت ترافیک را بر عهده می‌گیرد. این فرآیند در مدت زمان کوتاهی انجام می‌شود و معمولاً کاربران متوجه تغییر مسیر نخواهند شد. HSRP به دلیل سادگی در پیکربندی و عملکرد پایدار، یکی از رایج‌ترین پروتکل‌های افزونگی در شبکه‌های مبتنی بر تجهیزات Cisco محسوب می‌شود.

۲. VRRP (Virtual Router Redundancy Protocol)

VRRP یک پروتکل استاندارد و مستقل از تولیدکننده است که توسط IETF توسعه یافته است. برخلاف HSRP که اختصاصی Cisco است، VRRP روی تجهیزات بسیاری از تولیدکنندگان شبکه قابل استفاده است و به همین دلیل گزینه مناسبی برای شبکه‌هایی با تجهیزات چندسازنده (Multi-Vendor) به شمار می‌رود.

در VRRP نیز چند روتر یک آدرس IP مجازی را به اشتراک می‌گذارند. روتر اصلی Master Router نامیده می‌شود و سایر روترها به‌عنوان Backup Router فعالیت می‌کنند. در صورت خرابی روتر Master، یکی از روترهای Backup به‌طور خودکار جایگزین آن می‌شود و بدون نیاز به تغییر تنظیمات کاربران، ارتباط شبکه ادامه پیدا می‌کند.

۳. GLBP (Gateway Load Balancing Protocol)

GLBP نیز یک پروتکل اختصاصی شرکت Cisco است، اما نسبت به HSRP و VRRP قابلیت پیشرفته‌تری ارائه می‌دهد. علاوه بر ایجاد افزونگی، این پروتکل امکان توزیع بار (Load Balancing) بین چند روتر را نیز فراهم می‌کند.

در GLBP یک روتر به‌عنوان Active Virtual Gateway (AVG) وظیفه مدیریت آدرس MAC مجازی را بر عهده دارد و چند Active Virtual Forwarder (AVF) مسئول هدایت ترافیک کاربران هستند. به این ترتیب، ترافیک شبکه بین چند روتر تقسیم می‌شود و از تمام ظرفیت تجهیزات موجود استفاده می‌شود. در صورت خرابی هر یک از روترها، سایر روترها مسئولیت آن را بر عهده می‌گیرند و سرویس بدون وقفه ادامه پیدا می‌کند.

مقایسه کلی پروتکل‌ها

هر سه پروتکل HSRP، VRRP و GLBP با هدف افزایش دسترس‌پذیری شبکه طراحی شده‌اند، اما تفاوت‌هایی با یکدیگر دارند. HSRP و GLBP پروتکل‌های اختصاصی Cisco هستند، در حالی که VRRP یک استاندارد باز است و توسط تولیدکنندگان مختلف پشتیبانی می‌شود. همچنین، HSRP و VRRP تنها قابلیت افزونگی را ارائه می‌دهند، اما GLBP علاوه بر افزونگی، امکان توزیع بار بین چند روتر را نیز فراهم می‌کند. بنابراین، انتخاب پروتکل مناسب به عواملی مانند نوع تجهیزات شبکه، نیاز به سازگاری با تولیدکنندگان مختلف و ضرورت استفاده از قابلیت توزیع بار بستگی دارد.





سناریوی اجرای Redundancy Protocol

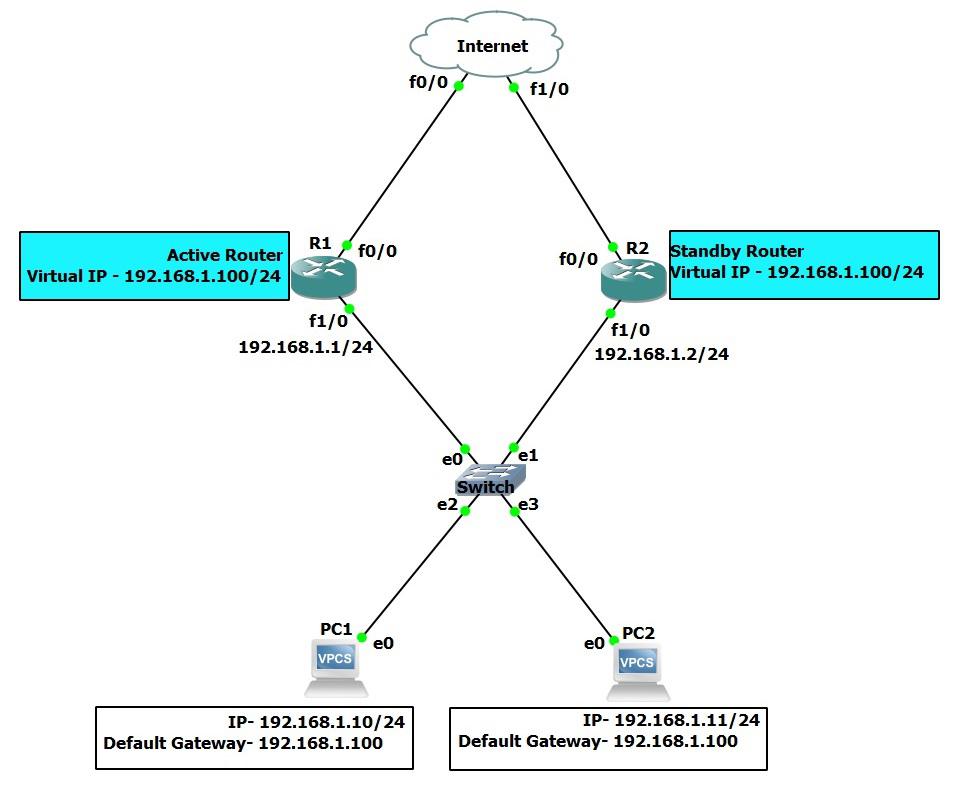

برای درک بهتر نحوه عملکرد پروتکل‌های افزونگی، یک سناریوی ساده را در نظر بگیرید. فرض کنید در یک شبکه سازمانی، دو روتر با نام‌های R1 و R2 به یک شبکه محلی (LAN) متصل هستند و وظیفه هدایت ترافیک کاربران به سایر شبکه‌ها و اینترنت را بر عهده دارند. اگر کاربران تنها از آدرس IP روتر R1 به‌عنوان دروازه پیش‌فرض (Default Gateway) استفاده کنند، در صورت خرابی این روتر، ارتباط تمامی کاربران با شبکه‌های خارجی قطع خواهد شد. این وضعیت یک نقطه خرابی واحد (Single Point of Failure) ایجاد می‌کند.

برای رفع این مشکل، یکی از پروتکل‌های افزونگی مانند HSRP، VRRP یا GLBP روی هر دو روتر پیکربندی می‌شود. در این حالت، علاوه بر آدرس IP واقعی هر روتر، یک آدرس IP مجازی (Virtual IP Address) نیز تعریف می‌شود. تمامی رایانه‌ها و سایر تجهیزات موجود در شبکه، این آدرس IP مجازی را به‌عنوان دروازه پیش‌فرض خود تنظیم می‌کنند.

در این سناریو، روتر R1 به‌عنوان روتر اصلی (Active یا Master) انتخاب می‌شود و تمامی بسته‌های ارسالی کاربران را پردازش می‌کند. روتر R2 نیز به‌عنوان روتر پشتیبان (Standby یا Backup) به‌طور مداوم وضعیت روتر اصلی را بررسی می‌کند. این بررسی از طریق ارسال و دریافت پیام‌های کنترلی (Hello Messages) انجام می‌شود.

تا زمانی که روتر اصلی بدون مشکل فعالیت می‌کند، تمامی ترافیک شبکه از طریق آن عبور خواهد کرد و روتر پشتیبان تنها آماده جایگزینی در مواقع اضطراری است. اما اگر به هر دلیلی مانند خرابی سخت‌افزار، قطع برق، از کار افتادن اینترفیس یا اختلال در سیستم‌عامل، روتر اصلی از دسترس خارج شود، پروتکل افزونگی این وضعیت را تشخیص می‌دهد و روتر پشتیبان به‌طور خودکار مسئولیت دروازه پیش‌فرض مجازی را بر عهده می‌گیرد. این فرآیند که Failover نام دارد، در مدت زمان بسیار کوتاهی انجام می‌شود و کاربران معمولاً متوجه تغییر مسیر ترافیک نخواهند شد.

پس از برطرف شدن مشکل و بازگشت روتر اصلی به شبکه، بسته به تنظیمات پروتکل و ویژگی Preemption، روتر اصلی می‌تواند دوباره مسئولیت هدایت ترافیک را به دست بگیرد یا روتر پشتیبان همچنان به فعالیت خود ادامه دهد.

به‌طور خلاصه، سناریوی اجرای پروتکل‌های Redundancy شامل مراحل زیر است:

  1. راه‌اندازی دو یا چند روتر برای ایجاد افزونگی.
  2. تعریف یک آدرس IP مجازی به‌عنوان دروازه پیش‌فرض کاربران.
  3. انتخاب یک روتر به‌عنوان Active یا Master و سایر روترها به‌عنوان Standby یا Backup.
  4. تبادل پیام‌های کنترلی برای بررسی وضعیت روترها.
  5. انتقال خودکار وظیفه هدایت ترافیک به روتر پشتیبان در صورت خرابی روتر اصلی (Failover).
  6. بازگشت روتر اصلی به مدار در صورت فعال بودن قابلیت Preemption و پس از رفع مشکل.

این سناریو پایه و اساس پیاده‌سازی پروتکل‌های HSRP، VRRP و GLBP است و در بخش‌های بعدی، نحوه پیاده‌سازی عملی آن با استفاده از دستورات Cisco IOS به‌صورت گام‌به‌گام بررسی خواهد شد.





پیکربندی HSRP با دستورات Cisco

پروتکل HSRP (Hot Standby Router Protocol) یکی از پروتکل‌های اختصاصی شرکت Cisco برای ایجاد افزونگی در دروازه پیش‌فرض (Default Gateway) است. در این پروتکل، چند روتر در قالب یک گروه (HSRP Group) فعالیت می‌کنند و یک آدرس IP مجازی (Virtual IP) را به اشتراک می‌گذارند. کاربران شبکه این آدرس مجازی را به‌عنوان دروازه پیش‌فرض خود تنظیم می‌کنند؛ بنابراین، در صورت خرابی روتر اصلی، ارتباط کاربران با شبکه قطع نخواهد شد.

در این مثال، دو روتر R1 و R2 در یک شبکه محلی قرار دارند و از آدرس IP مجازی 192.168.1.1 به‌عنوان دروازه پیش‌فرض استفاده می‌کنند.

مشخصات سناریو

تجهیز آدرس IP
R1 192.168.1.2/24
R2 192.168.1.3/24
Virtual IP 192.168.1.1

در این سناریو، روتر R1 به‌عنوان روتر اصلی (Active) و روتر R2 به‌عنوان روتر پشتیبان (Standby) پیکربندی می‌شود.

پیکربندی روتر R1

ابتدا وارد اینترفیس متصل به شبکه محلی شده و تنظیمات زیر را اعمال می‌کنیم:

R1(config)# interface GigabitEthernet0/0

R1(config-if)# ip address 192.168.1.2 255.255.255.0

R1(config-if)# standby 1 ip 192.168.1.1

R1(config-if)# standby 1 priority 120

R1(config-if)# standby 1 preempt

R1(config-if)# no shutdown

توضیح دستورات:

  • standby 1 ip 192.168.1.1ایجاد گروه HSRP شماره 1 و اختصاص آدرس IP مجازی.
  • standby 1 priority 120تعیین اولویت روتر. مقدار پیش‌فرض 100 است و هرچه مقدار Priority بیشتر باشد، احتمال انتخاب روتر به‌عنوان Active بیشتر خواهد بود.
  • standby 1 preemptفعال‌سازی قابلیت Preemption تا در صورت بازگشت روتر اصلی پس از خرابی، دوباره نقش Active را به دست بگیرد.

پیکربندی روتر R2

R2(config)# interface GigabitEthernet0/0

R2(config-if)# ip address 192.168.1.3 255.255.255.0

R2(config-if)# standby 1 ip 192.168.1.1

R2(config-if)# standby 1 priority 100

R2(config-if)# standby 1 preempt

R2(config-if)# no shutdown

در این تنظیمات، اولویت R2 برابر 100 است؛ بنابراین تا زمانی که R1 در دسترس باشد، R2 در وضعیت Standby باقی می‌ماند.

بررسی وضعیت HSRP

پس از پایان پیکربندی، می‌توان با دستور زیر وضعیت HSRP را مشاهده کرد:

R1# show standby

نمونه‌ای از خروجی:

GigabitEthernet0/0 - Group 1

State is Active

Virtual IP address is 192.168.1.1

Active router is local

Standby router is 192.168.1.3

Priority 120

این خروجی نشان می‌دهد که:

  • روتر R1 در وضعیت Active قرار دارد.
  • آدرس IP مجازی برابر 192.168.1.1 است.
  • روتر R2 به‌عنوان Standby Router فعالیت می‌کند.
  • اولویت روتر Active برابر 120 است.

آزمون Failover

برای اطمینان از عملکرد صحیح HSRP، می‌توان اینترفیس روتر اصلی را غیرفعال کرد:

R1(config)# interface GigabitEthernet0/0

R1(config-if)# shutdown

در این حالت، روتر R2 به‌طور خودکار به وضعیت Active تغییر می‌کند و مسئولیت هدایت ترافیک شبکه را بر عهده می‌گیرد. پس از فعال‌سازی مجدد اینترفیس R1 با دستور no shutdown، در صورت فعال بودن قابلیت Preemption، روتر R1 دوباره به‌عنوان روتر Active انتخاب خواهد شد.

پروتکل HSRP با ایجاد یک دروازه پیش‌فرض مجازی، امکان ادامه فعالیت شبکه را در زمان خرابی روتر اصلی فراهم می‌کند. استفاده از پارامترهایی مانند Priority و Preemption به مدیر شبکه اجازه می‌دهد تا روتر اصلی و نحوه جابه‌جایی نقش‌ها را کنترل کند. این ویژگی‌ها باعث می‌شوند HSRP یکی از پرکاربردترین راهکارهای افزایش دسترس‌پذیری در شبکه‌های مبتنی بر تجهیزات Cisco باشد.





پیکربندی VRRP با دستورات Cisco

VRRP (Virtual Router Redundancy Protocol) یک پروتکل استاندارد برای ایجاد افزونگی در دروازه پیش‌فرض (Default Gateway) است که توسط IETF توسعه یافته و برخلاف HSRP، به یک تولیدکننده خاص محدود نیست. این ویژگی باعث شده است که VRRP در شبکه‌هایی که از تجهیزات شرکت‌های مختلف استفاده می‌کنند، به‌عنوان یک راهکار مناسب برای افزایش دسترس‌پذیری مورد استفاده قرار گیرد.

در VRRP، چند روتر یک آدرس IP مجازی (Virtual IP Address) را به اشتراک می‌گذارند. یکی از روترها به‌عنوان Master Router انتخاب می‌شود و مسئول ارسال و دریافت ترافیک کاربران است، در حالی که سایر روترها در نقش Backup Router قرار دارند و در صورت خرابی روتر اصلی، به‌طور خودکار جایگزین آن می‌شوند.

مشخصات سناریو

در این مثال، دو روتر R1 و R2 برای ایجاد افزونگی در شبکه محلی پیکربندی می‌شوند.

تجهیز آدرس IP
R1 192.168.10.2/24
R2 192.168.10.3/24
Virtual IP 192.168.10.1

در این سناریو، R1 به دلیل داشتن اولویت بالاتر، به‌عنوان Master Router انتخاب می‌شود و R2 در نقش Backup Router قرار می‌گیرد.

پیکربندی روتر R1

ابتدا وارد اینترفیس متصل به شبکه محلی شده و دستورات زیر را اجرا می‌کنیم:

R1(config)# interface GigabitEthernet0/0

R1(config-if)# ip address 192.168.10.2 255.255.255.0

R1(config-if)# vrrp 1 ip 192.168.10.1

R1(config-if)# vrrp 1 priority 120

R1(config-if)# vrrp 1 preempt

R1(config-if)# no shutdown

توضیح دستورات

  • vrrp 1 ip 192.168.10.1ایجاد گروه VRRP شماره 1 و اختصاص آدرس IP مجازی.
  • vrrp 1 priority 120تعیین اولویت روتر. مقدار پیش‌فرض Priority در VRRP برابر 100 است و هرچه این مقدار بیشتر باشد، احتمال انتخاب روتر به‌عنوان Master افزایش می‌یابد.
  • vrrp 1 preemptفعال کردن قابلیت Preemption تا در صورت بازگشت روتر اصلی پس از خرابی، دوباره نقش Master را به دست بگیرد.

پیکربندی روتر R2

روی روتر دوم دستورات زیر را اجرا می‌کنیم:

R2(config)# interface GigabitEthernet0/0

R2(config-if)# ip address 192.168.10.3 255.255.255.0

R2(config-if)# vrrp 1 ip 192.168.10.1

R2(config-if)# vrrp 1 priority 100

R2(config-if)# vrrp 1 preempt

R2(config-if)# no shutdown

در این تنظیمات، مقدار Priority روتر R2 برابر 100 است؛ بنابراین تا زمانی که R1 در دسترس باشد، این روتر در وضعیت Backup باقی خواهد ماند.

بررسی وضعیت VRRP

پس از پایان پیکربندی، برای مشاهده وضعیت VRRP از دستور زیر استفاده می‌شود:

R1# show vrrp

نمونه‌ای از خروجی:

GigabitEthernet0/0 - Group 1

State is Master

Virtual IP address is 192.168.10.1

Virtual MAC address is 0000.5E00.0101

Master Router is local

Priority is 120

این خروجی نشان می‌دهد که:

  • روتر R1 در وضعیت Master قرار دارد.
  • آدرس IP مجازی 192.168.10.1 است.
  • آدرس MAC مجازی توسط VRRP ایجاد شده است.
  • اولویت روتر Master برابر 120 است.

آزمون Failover

برای بررسی عملکرد VRRP، اینترفیس روتر اصلی را غیرفعال می‌کنیم:

R1(config)# interface GigabitEthernet0/0

R1(config-if)# shutdown

پس از اجرای این دستور، روتر R2 پیام‌های VRRP را دریافت نکرده و به‌طور خودکار از وضعیت Backup به Master تغییر حالت می‌دهد. در نتیجه، هدایت ترافیک کاربران بدون نیاز به تغییر در تنظیمات دروازه پیش‌فرض ادامه پیدا می‌کند.

پس از رفع مشکل و فعال کردن مجدد اینترفیس با دستور زیر:

R1(config-if)# no shutdown

در صورتی که قابلیت Preemption فعال باشد، روتر R1 مجدداً نقش Master را بر عهده خواهد گرفت.

VRRP یک پروتکل استاندارد و مستقل از تولیدکننده است که با ایجاد یک دروازه پیش‌فرض مجازی، افزونگی و دسترس‌پذیری بالای شبکه را فراهم می‌کند. این پروتکل به دلیل سازگاری با تجهیزات شرکت‌های مختلف، گزینه‌ای مناسب برای شبکه‌های چندسازنده (Multi-Vendor) محسوب می‌شود. همچنین، قابلیت‌هایی مانند Priority، Preemption و Failover خودکار باعث می‌شوند در صورت خرابی روتر اصلی، ارتباط کاربران بدون وقفه ادامه یابد.



پیکربندی GLBP با دستورات Cisco

GLBP (Gateway Load Balancing Protocol) یکی از پروتکل‌های اختصاصی شرکت Cisco است که علاوه بر فراهم کردن قابلیت افزونگی (Redundancy)، امکان توزیع بار (Load Balancing) بین چند روتر را نیز فراهم می‌کند. برخلاف پروتکل‌های HSRP و VRRP که در هر لحظه تنها یک روتر مسئول هدایت ترافیک کاربران است، در GLBP چندین روتر می‌توانند به‌صورت هم‌زمان در ارسال ترافیک مشارکت داشته باشند. این ویژگی باعث استفاده بهینه از منابع شبکه و افزایش کارایی آن می‌شود.

در GLBP، روترها در قالب یک گروه فعالیت می‌کنند و یک آدرس IP مجازی را به اشتراک می‌گذارند. یکی از روترها به‌عنوان Active Virtual Gateway (AVG) انتخاب می‌شود و وظیفه مدیریت آدرس‌های MAC مجازی و پاسخ‌گویی به درخواست‌های ARP را بر عهده دارد. سایر روترها به‌عنوان Active Virtual Forwarder (AVF) مسئول ارسال بسته‌های کاربران هستند. در صورت خرابی هر یک از روترها، سایر اعضای گروه به‌طور خودکار وظیفه آن را بر عهده می‌گیرند و از قطع ارتباط جلوگیری می‌کنند.

مشخصات سناریو

در این سناریو، دو روتر برای ایجاد افزونگی و توزیع بار در شبکه محلی پیکربندی می‌شوند.

تجهیز آدرس IP
R1 192.168.20.2/24
R2 192.168.20.3/24
Virtual IP 192.168.20.1

در این مثال، روتر R1 به دلیل داشتن اولویت بالاتر به‌عنوان AVG انتخاب می‌شود و هر دو روتر در ارسال ترافیک کاربران مشارکت خواهند داشت.

پیکربندی روتر R1

دستورات زیر را روی روتر R1 اجرا کنید:

R1(config)# interface GigabitEthernet0/0

R1(config-if)# ip address 192.168.20.2 255.255.255.0

R1(config-if)# glbp 1 ip 192.168.20.1

R1(config-if)# glbp 1 priority 120

R1(config-if)# glbp 1 preempt

R1(config-if)# glbp 1 load-balancing round-robin

R1(config-if)# no shutdown

توضیح دستورات

  • glbp 1 ip 192.168.20.1ایجاد گروه GLBP شماره 1 و اختصاص آدرس IP مجازی.
  • glbp 1 priority 120تعیین اولویت روتر. روتری که اولویت بالاتری داشته باشد، به‌عنوان Active Virtual Gateway (AVG) انتخاب می‌شود.
  • glbp 1 preemptفعال کردن قابلیت Preemption تا در صورت بازگشت روتر اصلی، دوباره نقش AVG را بر عهده بگیرد.
  • glbp 1 load-balancing round-robinفعال کردن روش توزیع بار Round Robin که در آن درخواست‌های ARP به‌صورت نوبتی بین روترها توزیع می‌شوند.

پیکربندی روتر R2

روی روتر دوم دستورات زیر را اجرا کنید:

R2(config)# interface GigabitEthernet0/0

R2(config-if)# ip address 192.168.20.3 255.255.255.0

R2(config-if)# glbp 1 ip 192.168.20.1

R2(config-if)# glbp 1 priority 100

R2(config-if)# glbp 1 preempt

R2(config-if)# glbp 1 load-balancing round-robin

R2(config-if)# no shutdown

در این تنظیمات، R2 با اولویت 100 عضو گروه GLBP خواهد بود و علاوه بر ایفای نقش AVF، در صورت خرابی R1 می‌تواند نقش AVG را نیز بر عهده بگیرد.

بررسی وضعیت GLBP

برای مشاهده وضعیت GLBP از دستور زیر استفاده می‌شود:

R1# show glbp

نمونه‌ای از خروجی:

GigabitEthernet0/0 - Group 1

State is Active

Virtual IP address is 192.168.20.1

Priority 120

Active is local

Standby is 192.168.20.3

Load Balancing: Round Robin

این خروجی نشان می‌دهد که:

  • روتر R1 به‌عنوان AVG انتخاب شده است.
  • آدرس IP مجازی 192.168.20.1 است.
  • روتر R2 به‌عنوان عضو پشتیبان گروه فعالیت می‌کند.
  • روش توزیع بار از نوع Round Robin است.

آزمون Failover

برای بررسی عملکرد GLBP، اینترفیس روتر اصلی را غیرفعال می‌کنیم:

R1(config)# interface GigabitEthernet0/0

R1(config-if)# shutdown

پس از قطع ارتباط روتر R1، روتر R2 به‌طور خودکار نقش AVG را بر عهده می‌گیرد و همچنان بسته‌های کاربران را هدایت می‌کند. به این ترتیب، ارتباط شبکه بدون وقفه ادامه خواهد یافت.

پس از فعال‌سازی مجدد اینترفیس:

R1(config-if)# no shutdown

در صورت فعال بودن قابلیت Preemption، روتر R1 دوباره به‌عنوان AVG انتخاب می‌شود و فرآیند توزیع بار مانند قبل ادامه خواهد یافت.

GLBP نسبت به HSRP و VRRP قابلیت پیشرفته‌تری ارائه می‌دهد، زیرا علاوه بر ایجاد افزونگی، امکان توزیع بار بین چند روتر را نیز فراهم می‌کند. این ویژگی باعث استفاده بهینه از منابع سخت‌افزاری، افزایش کارایی شبکه و جلوگیری از بلااستفاده ماندن روترهای پشتیبان می‌شود. به همین دلیل، GLBP گزینه‌ای مناسب برای شبکه‌های سازمانی و مراکز داده‌ای است که علاوه بر دسترس‌پذیری بالا، به استفاده بهینه از پهنای باند و توان پردازشی تجهیزات نیز نیاز دارند.





بررسی وضعیت و دستورات مانیتورینگ

پس از پیاده‌سازی پروتکل‌های افزونگی مانند HSRP، VRRP و GLBP، بررسی وضعیت عملکرد آن‌ها یکی از مهم‌ترین مراحل مدیریت و نگهداری شبکه است. مدیر شبکه باید بتواند وضعیت روترها، نقش هر دستگاه در گروه افزونگی، وضعیت Failover، آدرس IP مجازی و مشکلات احتمالی را بررسی کند. تجهیزات Cisco مجموعه‌ای از دستورات مانیتورینگ را در اختیار مدیران شبکه قرار می‌دهند تا بتوانند عملکرد صحیح پروتکل‌های Redundancy را کنترل و در صورت بروز مشکل، آن را عیب‌یابی کنند.

دستورات مانیتورینگ به مدیر شبکه کمک می‌کنند تا اطلاعاتی مانند روتر فعال (Active/Master)، روتر پشتیبان (Standby/Backup)، مقدار Priority، وضعیت اینترفیس‌ها، زمان ارسال پیام‌های کنترلی و وضعیت ارتباط بین اعضای گروه را مشاهده کند.

۱. بررسی وضعیت HSRP

برای مشاهده وضعیت HSRP در روترهای Cisco از دستور زیر استفاده می‌شود:

Router# show standby

این دستور اطلاعات کاملی درباره گروه HSRP نمایش می‌دهد، از جمله:

  • وضعیت فعلی روتر (Active یا Standby)
  • آدرس IP مجازی (Virtual IP Address)
  • آدرس روتر Active و Standby
  • مقدار Priority
  • وضعیت Preemption
  • زمان آخرین تغییر وضعیت

نمونه خروجی:

GigabitEthernet0/0 - Group 1

State is Active

Virtual IP address is 192.168.1.1

Active router is local

Standby router is 192.168.1.3

Priority 120

در این خروجی مشخص است که روتر محلی در وضعیت Active قرار دارد و روتر دیگر به‌عنوان Standby فعالیت می‌کند.

همچنین برای مشاهده خلاصه‌ای از وضعیت HSRP در تمام اینترفیس‌ها می‌توان از دستور زیر استفاده کرد:

Router# show standby brief

این دستور اطلاعات را به شکل خلاصه نمایش می‌دهد و برای بررسی سریع وضعیت چندین گروه HSRP مناسب است.

۲. بررسی وضعیت VRRP

برای بررسی وضعیت VRRP از دستور زیر استفاده می‌شود:

Router# show vrrp

این دستور اطلاعات مربوط به گروه VRRP را نمایش می‌دهد، مانند:

  • وضعیت روتر (Master یا Backup)
  • آدرس IP مجازی
  • Priority روتر
  • روتر Master فعلی
  • زمان‌بندی پیام‌های VRRP

نمونه خروجی:

GigabitEthernet0/0 - Group 1

State is Master

Virtual IP address is 192.168.10.1

Master Router is local

Priority is 120

با استفاده از این اطلاعات می‌توان بررسی کرد که آیا روتر اصلی به‌درستی انتخاب شده است یا خیر.

برای مشاهده خلاصه وضعیت VRRP نیز می‌توان از دستور زیر استفاده کرد:

Router# show vrrp brief

۳. بررسی وضعیت GLBP

برای مشاهده عملکرد GLBP از دستور زیر استفاده می‌شود:

Router# show glbp

این دستور اطلاعات مهمی مانند موارد زیر را نمایش می‌دهد:

  • وضعیت AVG و AVFها
  • آدرس IP مجازی
  • روش Load Balancing
  • روترهای فعال در گروه
  • وضعیت Failover

نمونه خروجی:

GigabitEthernet0/0 - Group 1

State is Active

Virtual IP address is 192.168.20.1

Active Virtual Gateway is local

Load Balancing: Round Robin

همچنین برای مشاهده خلاصه وضعیت GLBP می‌توان از دستور زیر استفاده کرد:

Router# show glbp brief

۴. بررسی وضعیت اینترفیس‌ها

از آنجا که عملکرد پروتکل‌های افزونگی به وضعیت صحیح اینترفیس‌ها وابسته است، بررسی وضعیت پورت‌ها نیز اهمیت زیادی دارد.

دستور زیر برای مشاهده وضعیت اینترفیس‌ها استفاده می‌شود:

Router# show ip interface brief

این دستور اطلاعاتی مانند موارد زیر را نمایش می‌دهد:

  • نام اینترفیس
  • آدرس IP
  • وضعیت فیزیکی پورت
  • وضعیت پروتکل لایه دوم

نمونه:

Interface        IP Address       Status

G0/0             192.168.1.2      up

G0/1             unassigned       down

اگر اینترفیس مرتبط با پروتکل افزونگی Down باشد، فرآیند Failover ممکن است فعال شود.

۵. مشاهده جدول ARP و آدرس‌های مجازی

برای بررسی ارتباط بین IP و MAC Address از دستور زیر استفاده می‌شود:

Router# show arp

این دستور برای بررسی آدرس‌های MAC مجازی ایجادشده توسط پروتکل‌های افزونگی مفید است.

۶. بررسی لاگ‌های سیستم

برای مشاهده رخدادهای مربوط به تغییر وضعیت HSRP، VRRP یا GLBP می‌توان از دستور زیر استفاده کرد:

Router# show logging

این دستور اطلاعاتی مانند تغییر وضعیت Active به Standby، خرابی لینک‌ها و رویدادهای مهم شبکه را نمایش می‌دهد.

مانیتورینگ صحیح پروتکل‌های Redundancy یکی از مراحل مهم در مدیریت شبکه است. با استفاده از دستورات مربوط به HSRP، VRRP و GLBP می‌توان وضعیت روترها، عملکرد Failover و صحت تنظیمات افزونگی را بررسی کرد. بررسی دوره‌ای این اطلاعات به مدیر شبکه کمک می‌کند تا مشکلات احتمالی را قبل از ایجاد اختلال جدی شناسایی کرده و از پایداری و دسترس‌پذیری شبکه اطمینان حاصل کند.







آزمون Failover و نحوه عملکرد در زمان خرابی

یکی از مهم‌ترین قابلیت‌های پروتکل‌های افزونگی (Redundancy Protocols)، توانایی انجام Failover یا انتقال خودکار وظیفه از یک تجهیز خراب‌شده به تجهیز پشتیبان است. هدف اصلی از انجام آزمون Failover، اطمینان از عملکرد صحیح پروتکل افزونگی و بررسی میزان سرعت و دقت جابه‌جایی نقش‌ها در زمان بروز خرابی است.

در یک شبکه مجهز به پروتکل‌های HSRP، VRRP یا GLBP، معمولاً یک روتر به‌عنوان روتر اصلی فعالیت می‌کند و وظیفه ارسال ترافیک کاربران را بر عهده دارد. روترهای دیگر در حالت آماده‌به‌کار قرار دارند و به‌صورت مداوم وضعیت روتر اصلی را بررسی می‌کنند. این بررسی از طریق پیام‌های کنترلی مانند Hello Messages انجام می‌شود. هنگامی که روتر پشتیبان برای مدت مشخصی هیچ پیامی از روتر اصلی دریافت نکند، خرابی را تشخیص داده و فرآیند Failover آغاز می‌شود.

مراحل انجام آزمون Failover

برای آزمایش عملکرد افزونگی، ابتدا باید اطمینان حاصل شود که پروتکل موردنظر به‌درستی روی تجهیزات پیکربندی شده است. سپس مراحل زیر انجام می‌شود:

۱. بررسی وضعیت اولیه شبکه

ابتدا وضعیت پروتکل افزونگی بررسی می‌شود تا مشخص شود کدام روتر در نقش اصلی قرار دارد.

برای HSRP:

Router# show standby

برای VRRP:

Router# show vrrp

برای GLBP:

Router# show glbp

در این مرحله مشخص می‌شود که کدام روتر Active، Master یا AVG است و روتر دیگر در حالت پشتیبان قرار دارد.

۲. ایجاد خرابی آزمایشی

برای شبیه‌سازی خرابی، می‌توان یکی از روش‌های زیر را انجام داد:

  • خاموش کردن اینترفیس اصلی:
Router(config)# interface GigabitEthernet0/0

Router(config-if)# shutdown
  • قطع کابل شبکه
  • خاموش کردن روتر اصلی
  • ایجاد اختلال در مسیر ارتباطی

این کار باعث می‌شود پروتکل افزونگی وضعیت خرابی را تشخیص دهد.

۳. تشخیص خرابی توسط پروتکل

پس از ایجاد مشکل، روتر پشتیبان با بررسی پیام‌های کنترلی متوجه عدم دسترسی به روتر اصلی می‌شود. مدت زمان تشخیص خرابی به تنظیمات Timer پروتکل بستگی دارد.

برای مثال:

  • در HSRP، روتر Standby پس از دریافت نکردن پیام‌های Hello از روتر Active، وضعیت را تغییر می‌دهد.
  • در VRRP، روتر Backup پس از پایان زمان Master Down Interval، به Master تبدیل می‌شود.
  • در GLBP، یکی از روترهای موجود می‌تواند وظایف روتر خراب‌شده را بر عهده بگیرد.

۴. انتقال نقش به روتر پشتیبان

پس از تشخیص خرابی، روتر پشتیبان نقش روتر اصلی را بر عهده می‌گیرد:

  • در HSRP:
    • Standby Router → Active Router
  • در VRRP:
    • Backup Router → Master Router
  • در GLBP:
    • روتر پشتیبان → Active Virtual Gateway یا Active Virtual Forwarder

در این مرحله، آدرس IP مجازی بدون تغییر باقی می‌ماند و کاربران همچنان از همان Default Gateway استفاده می‌کنند؛ بنابراین نیازی به تغییر تنظیمات سیستم‌های کاربر وجود ندارد.

۵. بررسی عملکرد پس از Failover

پس از انجام Failover، باید وضعیت جدید شبکه بررسی شود.

برای مثال:

Router# show standby

یا:

Router# show vrrp

یا:

Router# show glbp

همچنین می‌توان با ارسال Ping از یک سیستم کاربر به مقصدهای خارج از شبکه، اطمینان حاصل کرد که ارتباط بدون قطعی ادامه دارد.

بازگشت به وضعیت اولیه (Failback)

پس از رفع مشکل روتر اصلی، معمولاً دو حالت وجود دارد:

۱. با فعال بودن Preemption

اگر قابلیت Preempt فعال باشد، روتر اصلی پس از بازگشت، دوباره نقش قبلی خود را به دست می‌آورد.

مثال:

standby 1 preempt

۲. بدون Preemption

اگر این قابلیت فعال نباشد، روتر جایگزین ممکن است همچنان نقش Active یا Master را حفظ کند، حتی اگر روتر اصلی دوباره به شبکه بازگردد.

اهمیت آزمون Failover

انجام تست Failover به مدیر شبکه کمک می‌کند تا موارد زیر را بررسی کند:

  • عملکرد صحیح تنظیمات Redundancy
  • زمان لازم برای جابه‌جایی روترها
  • صحت تنظیمات Priority و Preemption
  • جلوگیری از قطعی سرویس در شرایط واقعی خرابی
  • اطمینان از آماده‌به‌کار بودن تجهیزات پشتیبان



آزمون Failover یکی از مراحل ضروری پس از پیاده‌سازی پروتکل‌های افزونگی است. این آزمایش نشان می‌دهد که آیا شبکه می‌تواند در زمان خرابی یک تجهیز، بدون ایجاد اختلال جدی به فعالیت خود ادامه دهد یا خیر. با تنظیم صحیح پروتکل‌هایی مانند HSRP، VRRP و GLBP، فرآیند انتقال وظایف به‌صورت خودکار انجام شده و دسترس‌پذیری سرویس‌های شبکه حفظ می‌شود.







عیب‌یابی (Troubleshooting) در پروتکل‌های Redundancy

عیب‌یابی در پروتکل‌های افزونگی یکی از مهم‌ترین مراحل مدیریت شبکه است، زیرا عملکرد صحیح این پروتکل‌ها تأثیر مستقیمی بر دسترس‌پذیری سرویس‌ها و جلوگیری از قطعی شبکه دارد. در صورت بروز مشکل در HSRP، VRRP یا GLBP، مدیر شبکه باید بتواند علت اختلال را شناسایی کرده و در کوتاه‌ترین زمان ممکن آن را برطرف کند.

مشکلات مربوط به پروتکل‌های Redundancy معمولاً به دلایلی مانند پیکربندی اشتباه، ناسازگاری تنظیمات بین روترها، خرابی لینک ارتباطی، تنظیم نادرست Priority، غیرفعال بودن Preemption یا مشکلات مربوط به اینترفیس‌ها ایجاد می‌شوند.

مشکلات رایج و روش‌های عیب‌یابی

۱. انتخاب نشدن روتر اصلی (Active/Master)

یکی از مشکلات متداول این است که روتر موردنظر به‌عنوان Active در HSRP یا Master در VRRP انتخاب نمی‌شود. این مشکل معمولاً به دلیل پایین بودن مقدار Priority یا تنظیم نادرست گروه افزونگی رخ می‌دهد.

برای بررسی وضعیت:

در HSRP:

Router# show standby

در VRRP:

Router# show vrrp

در GLBP:

Router# show glbp

راه‌حل:

  • بررسی مقدار Priority در هر دو روتر
  • افزایش Priority روتر موردنظر
  • فعال کردن Preemption در صورت نیاز

۲. مشکل در آدرس IP مجازی (Virtual IP)

اگر آدرس IP مجازی در روترها یکسان نباشد یا اشتباه وارد شده باشد، پروتکل افزونگی نمی‌تواند به‌درستی کار کند.

برای بررسی تنظیمات اینترفیس:

Router# show running-config

باید اطمینان حاصل شود که در تمام روترهای عضو گروه، آدرس Virtual IP یکسان تنظیم شده باشد.

نمونه:

standby 1 ip 192.168.1.1

در HSRP یا:

vrrp 1 ip 192.168.1.1

در VRRP.

۳. عدم برقراری ارتباط بین روترهای افزونگی

اگر روترها نتوانند پیام‌های کنترلی را بین خود تبادل کنند، وضعیت گروه افزونگی به‌درستی شکل نمی‌گیرد. این مشکل ممکن است به دلیل قطع لینک، اشتباه بودن VLAN یا تنظیمات نادرست Interface ایجاد شود.

برای بررسی وضعیت اینترفیس‌ها:

Router# show ip interface brief

مواردی که باید بررسی شوند:

  • وضعیت اینترفیس باید Up باشد.
  • آدرس IP اینترفیس‌ها باید در یک شبکه باشند.
  • تنظیمات VLAN در صورت استفاده از سوئیچ باید صحیح باشد.

۴. مشکل در فرآیند Failover

گاهی اوقات پس از خرابی روتر اصلی، روتر پشتیبان جایگزین نمی‌شود. دلایل احتمالی عبارت‌اند از:

  • فعال نبودن پروتکل روی اینترفیس صحیح
  • تنظیم اشتباه Timerها
  • عدم فعال بودن Preemption
  • پایین‌تر بودن Priority روتر پشتیبان

برای بررسی وضعیت Timerها و تنظیمات:

show standby

یا:

show vrrp

راه‌حل:

  • بررسی تنظیمات Failover
  • فعال‌سازی Preemption در صورت نیاز
  • بررسی ارتباط میان روترها

۵. بررسی Loop یا ناپایداری شبکه

در برخی شرایط، تنظیمات اشتباه افزونگی می‌تواند باعث تغییر مداوم وضعیت روترها شود که به آن Flapping گفته می‌شود. این مشکل باعث کاهش پایداری شبکه خواهد شد.

دلایل احتمالی:

  • Priority یکسان بدون طراحی مناسب
  • قطع و وصل شدن مداوم لینک
  • مشکلات فیزیکی کابل یا پورت
  • تنظیم نادرست STP در شبکه‌های سوئیچینگ

برای بررسی پیام‌های ثبت‌شده سیستم:

Router# show logging

۶. بررسی جدول ARP و MAC Address

گاهی پس از Failover، کاربران همچنان به روتر قبلی متصل می‌شوند. این مشکل ممکن است به دلیل باقی ماندن اطلاعات قدیمی در جدول ARP یا MAC باشد.

برای بررسی جدول ARP:

Router# show arp

در صورت نیاز می‌توان جدول ARP را پاک‌سازی کرد:

Router# clear arp-cache

۷. استفاده از دستورات Debug

در شرایطی که دستورات معمول اطلاعات کافی ارائه نمی‌دهند، می‌توان از دستورات Debug برای بررسی جزئیات تبادل پیام‌ها استفاده کرد.

مثال:

برای HSRP:

Router# debug standby

پس از پایان بررسی، برای غیرفعال کردن Debug:

Router# undebug all

نکته: استفاده از Debug در شبکه‌های عملیاتی بزرگ باید با احتیاط انجام شود، زیرا ممکن است باعث افزایش مصرف منابع روتر شود.

بهترین روش‌ها برای جلوگیری از مشکلات Redundancy

برای کاهش احتمال بروز خطا در پروتکل‌های افزونگی، رعایت نکات زیر توصیه می‌شود:

  • استفاده از نام‌گذاری و مستندسازی مناسب برای تجهیزات شبکه.
  • بررسی دقیق تنظیمات قبل از اعمال تغییرات.
  • تنظیم Priority مناسب برای تعیین روتر اصلی.
  • فعال کردن Preemption در شرایط موردنیاز.
  • انجام تست Failover پس از پیاده‌سازی.
  • بررسی دوره‌ای وضعیت پروتکل‌های افزونگی با دستورات مانیتورینگ.

عیب‌یابی پروتکل‌های Redundancy نیازمند بررسی مرحله‌به‌مرحله تنظیمات، وضعیت اینترفیس‌ها، ارتباط بین روترها و عملکرد فرآیند Failover است. استفاده از دستورات مانیتورینگ مانند show standby، show vrrp و show glbp به مدیر شبکه کمک می‌کند تا مشکلات را سریع‌تر شناسایی و رفع کند. با طراحی صحیح و نگهداری مناسب، پروتکل‌های افزونگی می‌توانند نقش مهمی در افزایش پایداری و دسترس‌پذیری شبکه ایفا کنند.







نکات امنیتی و بهترین روش‌های پیاده‌سازی (Best Practices)

پیاده‌سازی صحیح پروتکل‌های افزونگی (Redundancy Protocols) تنها به تنظیم دستورات اولیه محدود نمی‌شود، بلکه رعایت نکات امنیتی و استفاده از روش‌های استاندارد طراحی شبکه نیز اهمیت زیادی دارد. تنظیمات نادرست یا ضعف‌های امنیتی در پروتکل‌هایی مانند HSRP، VRRP و GLBP می‌تواند باعث اختلال در عملکرد شبکه، ایجاد حملات داخلی یا کاهش دسترس‌پذیری سرویس‌ها شود. بنابراین، مدیران شبکه باید هنگام طراحی و پیاده‌سازی این پروتکل‌ها، اصول امنیتی و استانداردهای مناسب را رعایت کنند.

۱. استفاده از احراز هویت (Authentication)

یکی از مهم‌ترین اقدامات امنیتی در پروتکل‌های افزونگی، استفاده از مکانیزم احراز هویت بین روترهای عضو گروه است. احراز هویت باعث می‌شود فقط تجهیزات معتبر بتوانند در فرآیند انتخاب Active، Master یا AVG شرکت کنند.

برای مثال در HSRP می‌توان از رمز عبور برای جلوگیری از پیوستن تجهیزات غیرمجاز به گروه استفاده کرد:

R1(config-if)# standby 1 authentication md5 key-string Network123

استفاده از Authentication از حملاتی مانند ارسال پیام‌های جعلی HSRP یا تغییر غیرمجاز نقش روترها جلوگیری می‌کند.

۲. تنظیم صحیح Priority

مقدار Priority نقش مهمی در انتخاب روتر اصلی دارد. توصیه می‌شود روتر اصلی موردنظر دارای مقدار Priority بالاتر و روتر پشتیبان دارای مقدار پایین‌تر باشد تا رفتار شبکه قابل پیش‌بینی باشد.

نمونه:

standby 1 priority 120

تنظیم درست Priority باعث جلوگیری از تغییرات ناخواسته در وضعیت Active و Standby می‌شود.

۳. فعال‌سازی Preemption با برنامه‌ریزی مناسب

قابلیت Preemption باعث می‌شود پس از بازگشت روتر اصلی، دوباره نقش قبلی خود را به دست آورد. این قابلیت در بسیاری از شبکه‌ها مفید است، اما باید با دقت استفاده شود.

نمونه:

standby 1 preempt

در شبکه‌های حساس، بهتر است قبل از فعال‌سازی Preemption، تأثیر آن بر عملکرد شبکه بررسی شود تا از ایجاد تغییرات مکرر در مسیر ترافیک جلوگیری شود.

۴. استفاده از طراحی مناسب شبکه

در طراحی شبکه‌های دارای افزونگی، باید از ایجاد نقاط ضعف جلوگیری شود. برخی نکات مهم عبارت‌اند از:

  • استفاده از دو یا چند مسیر ارتباطی مستقل.
  • قرار دادن روترهای افزونه در مسیرهای فیزیکی جداگانه.
  • جلوگیری از وابستگی هر دو روتر به یک منبع برق یا یک لینک ارتباطی.
  • استفاده از تجهیزات مناسب با ظرفیت موردنیاز شبکه.

هدف از افزونگی این است که خرابی یک بخش، باعث از کار افتادن کل شبکه نشود.

۵. مستندسازی تنظیمات

مستندسازی یکی از بخش‌های مهم مدیریت شبکه است. اطلاعاتی مانند موارد زیر باید ثبت شوند:

  • آدرس‌های IP واقعی و مجازی.
  • شماره گروه‌های HSRP، VRRP یا GLBP.
  • مقدار Priority هر روتر.
  • تنظیمات Authentication.
  • نحوه عملکرد Failover.

وجود مستندات دقیق باعث کاهش زمان عیب‌یابی و جلوگیری از اشتباهات هنگام تغییرات شبکه می‌شود.

۶. انجام تست‌های دوره‌ای Failover

پس از پیاده‌سازی پروتکل افزونگی، باید به‌صورت دوره‌ای عملکرد آن بررسی شود. آزمایش Failover مشخص می‌کند که آیا روتر پشتیبان در زمان خرابی به‌درستی وارد مدار می‌شود یا خیر.

در این تست‌ها موارد زیر بررسی می‌شوند:

  • زمان انتقال نقش‌ها.
  • حفظ ارتباط کاربران.
  • عملکرد صحیح Default Gateway مجازی.
  • بازگشت صحیح روتر اصلی پس از رفع مشکل.

۷. استفاده از نسخه‌های امن و به‌روز نرم‌افزار

سیستم‌عامل تجهیزات شبکه مانند Cisco IOS باید به‌صورت منظم بررسی و در صورت نیاز به نسخه‌های جدیدتر و امن‌تر ارتقا داده شود. استفاده از نسخه‌های قدیمی ممکن است باعث وجود آسیب‌پذیری‌های امنیتی یا مشکلات عملکردی شود.

۸. محدود کردن دسترسی به تجهیزات شبکه

برای جلوگیری از تغییرات غیرمجاز در تنظیمات Redundancy، باید دسترسی مدیریتی به روترها محدود شود. استفاده از روش‌هایی مانند:

  • تعریف حساب‌های کاربری مجزا.
  • استفاده از رمزهای عبور قوی.
  • محدود کردن دسترسی Telnet و استفاده از SSH.
  • ثبت و بررسی فعالیت‌های مدیریتی.

می‌تواند امنیت تجهیزات شبکه را افزایش دهد.

۹. مانیتورینگ مداوم وضعیت پروتکل‌ها

نظارت مستمر بر عملکرد HSRP، VRRP و GLBP باعث می‌شود مشکلات قبل از ایجاد قطعی شناسایی شوند.

دستورات مهم مانیتورینگ:

show standby
show vrrp
show glbp
show logging

این دستورات اطلاعاتی درباره وضعیت روترها، تغییر نقش‌ها و خطاهای احتمالی ارائه می‌دهند.

رعایت نکات امنیتی و استفاده از بهترین روش‌های پیاده‌سازی، نقش مهمی در موفقیت پروتکل‌های افزونگی دارد. تنظیم صحیح Priority، استفاده از Authentication، طراحی مناسب توپولوژی شبکه، انجام تست‌های دوره‌ای و مانیتورینگ مداوم باعث می‌شود شبکه در برابر خرابی‌ها مقاوم‌تر شده و سرویس‌ها با کمترین میزان قطعی در دسترس کاربران باقی بمانند. یک طراحی استاندارد و اصولی، علاوه بر افزایش امنیت، موجب کاهش هزینه‌های نگهداری و ساده‌تر شدن مدیریت شبکه خواهد شد.







مقایسه HSRP، VRRP و GLBP

پروتکل‌های HSRP، VRRP و GLBP هر سه با هدف افزایش دسترس‌پذیری شبکه و جلوگیری از قطع ارتباط در زمان خرابی تجهیزات طراحی شده‌اند. این پروتکل‌ها با ایجاد یک Gateway مجازی، امکان استفاده از چند روتر به‌عنوان یک دروازه پیش‌فرض را فراهم می‌کنند؛ اما از نظر نحوه عملکرد، استاندارد بودن، قابلیت‌ها و کاربردها تفاوت‌هایی با یکدیگر دارند.

۱. مقایسه از نظر نوع پروتکل

HSRP (Hot Standby Router Protocol)
HSRP یک پروتکل اختصاصی شرکت Cisco است و بیشتر در شبکه‌هایی استفاده می‌شود که تجهیزات آن‌ها از محصولات Cisco تشکیل شده است. در این پروتکل، یک روتر به‌عنوان Active Router و یک روتر دیگر به‌عنوان Standby Router انتخاب می‌شود. روتر Active وظیفه ارسال ترافیک را بر عهده دارد و روتر Standby فقط در زمان خرابی وارد عمل می‌شود.

VRRP (Virtual Router Redundancy Protocol)
VRRP یک استاندارد باز توسعه‌یافته توسط IETF است و به یک شرکت خاص محدود نمی‌شود. این پروتکل امکان استفاده از تجهیزات تولیدکنندگان مختلف را فراهم می‌کند. در VRRP، روتر اصلی با نام Master Router و روترهای پشتیبان با نام Backup Router شناخته می‌شوند.

GLBP (Gateway Load Balancing Protocol)
GLBP نیز مانند HSRP یک پروتکل اختصاصی Cisco است، اما علاوه بر افزونگی، قابلیت Load Balancing یا توزیع بار را نیز ارائه می‌دهد. در این پروتکل چند روتر می‌توانند به‌صورت هم‌زمان در انتقال ترافیک کاربران مشارکت داشته باشند.

۲. مقایسه عملکردی

ویژگی HSRP VRRP GLBP
نوع پروتکل اختصاصی Cisco استاندارد IETF اختصاصی Cisco
روتر اصلی Active Router Master Router AVG
روتر پشتیبان Standby Router Backup Router AVF
افزونگی Gateway دارد دارد دارد
توزیع بار ندارد ندارد دارد
پشتیبانی چندسازنده محدود دارد محدود
پیچیدگی پیاده‌سازی متوسط متوسط بیشتر
کاربرد اصلی افزونگی Gateway افزونگی در شبکه‌های چندسازنده افزونگی همراه با Load Balancing

۳. مقایسه در نحوه انتخاب روتر اصلی

در HSRP، انتخاب روتر Active بر اساس مقدار Priority انجام می‌شود. روتری که مقدار Priority بالاتری داشته باشد، نقش Active را دریافت می‌کند. در صورت برابر بودن Priority، آدرس IP بالاتر تعیین‌کننده خواهد بود.

در VRRP نیز انتخاب Master بر اساس Priority انجام می‌شود. روتر دارای Priority بالاتر به‌عنوان Master انتخاب می‌شود و سایر روترها در وضعیت Backup قرار می‌گیرند.

در GLBP علاوه بر انتخاب روتر اصلی، فرآیند توزیع بار نیز انجام می‌شود. یک روتر به‌عنوان AVG انتخاب شده و وظیفه مدیریت روترهای انتقال‌دهنده (AVF) را بر عهده می‌گیرد.

۴. مقایسه از نظر Load Balancing

یکی از مهم‌ترین تفاوت‌های GLBP با HSRP و VRRP قابلیت توزیع بار است.

در HSRP و VRRP:

  • تنها یک روتر در هر لحظه ترافیک اصلی را ارسال می‌کند.
  • روترهای دیگر معمولاً فقط در حالت آماده‌باش هستند.
  • منابع روترهای پشتیبان ممکن است تا زمان خرابی بدون استفاده باقی بمانند.

در GLBP:

  • چند روتر می‌توانند هم‌زمان ترافیک را منتقل کنند.
  • بار شبکه بین روترها تقسیم می‌شود.
  • استفاده از منابع سخت‌افزاری بهینه‌تر خواهد بود.

۵. مقایسه از نظر کاربرد

HSRP مناسب است برای:

  • شبکه‌هایی که کاملاً از تجهیزات Cisco استفاده می‌کنند.
  • سازمان‌هایی که نیاز به یک راهکار ساده و پایدار برای افزونگی دارند.
  • محیط‌هایی که فقط High Availability موردنظر است.

VRRP مناسب است برای:

  • شبکه‌هایی با تجهیزات چند شرکت مختلف.
  • سازمان‌هایی که به استانداردهای باز اهمیت می‌دهند.
  • محیط‌هایی که نیاز به سازگاری بیشتر دارند.

GLBP مناسب است برای:

  • شبکه‌هایی که علاوه بر افزونگی به توزیع بار نیاز دارند.
  • سازمان‌های بزرگ با حجم بالای ترافیک.
  • محیط‌هایی که می‌خواهند از ظرفیت چند روتر به‌صورت هم‌زمان استفاده کنند.

۶. انتخاب پروتکل مناسب

انتخاب بین HSRP، VRRP و GLBP به نیازهای شبکه، نوع تجهیزات و اهداف طراحی بستگی دارد. اگر شبکه کاملاً مبتنی بر تجهیزات Cisco باشد و هدف فقط افزایش دسترس‌پذیری باشد، HSRP می‌تواند گزینه مناسبی باشد. اگر شبکه از تجهیزات شرکت‌های مختلف تشکیل شده باشد، VRRP به دلیل استاندارد بودن انتخاب بهتری خواهد بود. در شرایطی که علاوه بر افزونگی، نیاز به استفاده هم‌زمان از چند روتر و توزیع بار وجود دارد، GLBP گزینه مناسب‌تری محسوب می‌شود.

HSRP، VRRP و GLBP هر سه نقش مهمی در افزایش پایداری شبکه دارند، اما تفاوت اصلی آن‌ها در میزان انعطاف‌پذیری و قابلیت‌های اضافی است. HSRP یک راهکار ساده و قدرتمند برای شبکه‌های Cisco است، VRRP سازگاری بیشتری با تجهیزات مختلف دارد و GLBP با ارائه قابلیت Load Balancing، راهکاری پیشرفته‌تر برای شبکه‌های بزرگ محسوب می‌شود. انتخاب صحیح این پروتکل‌ها می‌تواند تأثیر زیادی در افزایش دسترس‌پذیری، کارایی و امنیت شبکه داشته باشد.





جمع‌بندی

پروتکل‌های Redundancy یکی از مهم‌ترین راهکارها برای افزایش پایداری، دسترس‌پذیری و قابلیت اطمینان در شبکه‌های کامپیوتری هستند. با توجه به وابستگی روزافزون سازمان‌ها به سرویس‌های شبکه، جلوگیری از قطعی ارتباطات و حفظ عملکرد مداوم تجهیزات از اهمیت بالایی برخوردار است. پروتکل‌های افزونگی با ایجاد مسیرهای جایگزین و استفاده از تجهیزات پشتیبان، امکان ادامه فعالیت شبکه را حتی در شرایط خرابی یک بخش از زیرساخت فراهم می‌کنند.

در این مطلب، مفهوم پروتکل‌های افزونگی و اهمیت استفاده از آن‌ها بررسی شد و سه پروتکل پرکاربرد HSRP، VRRP و GLBP معرفی شدند. HSRP به‌عنوان یک پروتکل اختصاصی Cisco، راهکاری ساده و قابل اعتماد برای ایجاد افزونگی در شبکه‌های مبتنی بر تجهیزات این شرکت ارائه می‌دهد. VRRP به دلیل استاندارد بودن و پشتیبانی توسط تولیدکنندگان مختلف، گزینه‌ای مناسب برای شبکه‌های چندسازنده محسوب می‌شود. همچنین GLBP علاوه بر ایجاد افزونگی، قابلیت توزیع بار بین چند روتر را فراهم می‌کند و باعث استفاده بهینه‌تر از منابع شبکه می‌شود.

در بخش عملی، نحوه پیکربندی این پروتکل‌ها با استفاده از دستورات Cisco IOS بررسی شد. همچنین روش‌های بررسی وضعیت، انجام آزمون Failover، عیب‌یابی مشکلات احتمالی و نکات امنیتی مربوط به پیاده‌سازی صحیح این پروتکل‌ها مورد بررسی قرار گرفت. این موارد نشان می‌دهند که تنها فعال‌سازی یک پروتکل افزونگی کافی نیست، بلکه طراحی مناسب، تنظیم صحیح پارامترهایی مانند Priority و Preemption و انجام تست‌های دوره‌ای نیز برای عملکرد صحیح شبکه ضروری است.

به‌طور کلی، استفاده از پروتکل‌های Redundancy باعث کاهش زمان قطعی، افزایش بهره‌وری تجهیزات، بهبود کیفیت خدمات شبکه و کاهش تأثیر خرابی‌ها بر کاربران می‌شود. انتخاب پروتکل مناسب باید بر اساس نیازهای سازمان، نوع تجهیزات مورد استفاده، میزان اهمیت سرویس‌ها و نیاز به قابلیت‌هایی مانند Load Balancing انجام شود.

در نهایت، پیاده‌سازی صحیح پروتکل‌های افزونگی یکی از اصول اساسی در طراحی شبکه‌های مدرن و پایدار است و نقش مهمی در ایجاد زیرساختی قابل اعتماد، مقاوم در برابر خطا و آماده برای ارائه سرویس‌های حیاتی ایفا می‌کند.
