نحوه طراحی شبکه از نظر Core Switch، Access Point

مقدمه

امروزه شبکه‌های کامپیوتری به یکی از مهم‌ترین زیرساخت‌های فناوری اطلاعات در سازمان‌ها، شرکت‌ها، مراکز آموزشی و حتی منازل تبدیل شده‌اند. با گسترش استفاده از سرویس‌های تحت شبکه، رایانش ابری، ارتباطات بی‌سیم و اینترنت، نیاز به طراحی شبکه‌ای پایدار، امن و توسعه‌پذیر بیش از گذشته احساس می‌شود. طراحی صحیح شبکه نه‌تنها موجب افزایش کارایی و سرعت انتقال داده‌ها می‌شود، بلکه هزینه‌های نگهداری، عیب‌یابی و توسعه شبکه را نیز به میزان قابل توجهی کاهش می‌دهد.

یک طراحی اصولی، ارتباط مناسب میان تجهیزات مختلف مانند دستگاه‌های انتهایی (Endpoint)، سوئیچ‌های دسترسی (Access Switch)، سوئیچ‌های هسته (Core Switch)، نقاط دسترسی بی‌سیم (Access Point) و روترها (Router) را فراهم می‌کند. این تجهیزات هر یک وظیفه مشخصی در شبکه دارند و هماهنگی صحیح میان آن‌ها نقش مهمی در عملکرد کلی شبکه ایفا می‌کند.

اهمیت طراحی شبکه

طراحی شبکه، پایه و اساس ایجاد یک زیرساخت ارتباطی قابل اعتماد است. در صورتی که شبکه بدون برنامه‌ریزی و بر اساس نیازهای واقعی سازمان طراحی شود، مشکلاتی مانند کاهش سرعت، قطعی‌های مکرر، دشواری در مدیریت و افزایش هزینه‌های عملیاتی به وجود خواهد آمد.

از مهم‌ترین دلایل اهمیت طراحی شبکه می‌توان به موارد زیر اشاره کرد:

افزایش کارایی و بهره‌وری شبکه
کاهش زمان قطعی و افزایش پایداری سرویس‌ها
بهبود امنیت اطلاعات و جلوگیری از دسترسی‌های غیرمجاز
سهولت در مدیریت، نظارت و عیب‌یابی شبکه
امکان توسعه شبکه در آینده بدون ایجاد تغییرات اساسی
استفاده بهینه از منابع سخت‌افزاری و نرم‌افزاری

بنابراین، طراحی صحیح شبکه یکی از مهم‌ترین مراحل در پیاده‌سازی هر زیرساخت فناوری اطلاعات محسوب می‌شود.

اهداف طراحی شبکه

هدف اصلی از طراحی شبکه، ایجاد بستری است که بتواند نیازهای فعلی و آینده کاربران را با بالاترین سطح کارایی، امنیت و قابلیت اطمینان برآورده کند. برای دستیابی به این هدف، لازم است تمامی تجهیزات و سرویس‌های شبکه به‌گونه‌ای انتخاب و پیکربندی شوند که عملکرد مناسبی در کنار یکدیگر داشته باشند.

مهم‌ترین اهداف طراحی شبکه عبارت‌اند از:

فراهم کردن ارتباط پایدار بین کاربران و تجهیزات
افزایش سرعت انتقال اطلاعات و کاهش تأخیر
تأمین امنیت داده‌ها و کنترل دسترسی کاربران
ایجاد قابلیت توسعه و ارتقای آسان شبکه
کاهش هزینه‌های پیاده‌سازی، نگهداری و مدیریت
افزایش دسترس‌پذیری (Availability) و قابلیت اطمینان شبکه
ساده‌سازی فرآیند مدیریت و نظارت بر تجهیزات شبکه

اصول طراحی استاندارد شبکه

یک شبکه استاندارد بر اساس مجموعه‌ای از اصول فنی و مهندسی طراحی می‌شود. رعایت این اصول باعث می‌شود شبکه علاوه بر عملکرد مناسب، در برابر خرابی‌ها مقاوم بوده و امکان توسعه آن در آینده نیز فراهم باشد.

مهم‌ترین اصول طراحی استاندارد شبکه عبارت‌اند از:

سادگی (Simplicity): طراحی شبکه باید تا حد امکان ساده، قابل فهم و مستندسازی‌شده باشد تا مدیریت و عیب‌یابی آن آسان شود.
مقیاس‌پذیری (Scalability): شبکه باید به گونه‌ای طراحی شود که در صورت افزایش تعداد کاربران، تجهیزات یا سرویس‌ها، بدون نیاز به بازطراحی کامل قابل توسعه باشد.
دسترس‌پذیری (High Availability): استفاده از مسیرهای جایگزین، تجهیزات افزونه و مکانیزم‌های پشتیبان باعث افزایش پایداری شبکه و کاهش زمان قطعی می‌شود.
امنیت (Security): پیاده‌سازی سیاست‌های امنیتی مانند VLAN، کنترل دسترسی، فایروال، احراز هویت کاربران و رمزنگاری اطلاعات از اصول اساسی طراحی شبکه است.
کارایی (Performance): انتخاب تجهیزات مناسب، طراحی صحیح مسیرهای ارتباطی و جلوگیری از ایجاد گلوگاه‌های ترافیکی، موجب افزایش سرعت و کیفیت عملکرد شبکه می‌شود.
قابلیت مدیریت (Manageability): شبکه باید به گونه‌ای طراحی شود که امکان مانیتورینگ، پیکربندی، ثبت رویدادها و عیب‌یابی تجهیزات به سادگی فراهم باشد.
مستندسازی (Documentation): تمامی اطلاعات مربوط به توپولوژی، آدرس‌دهی IP، VLANها، تجهیزات و تنظیمات باید مستند شوند تا نگهداری و توسعه شبکه در آینده با سهولت انجام گیرد.

رعایت این اصول، زمینه ایجاد یک شبکه پایدار، ایمن، منعطف و قابل توسعه را فراهم می‌کند و باعث می‌شود زیرساخت ارتباطی سازمان بتواند نیازهای کنونی و آینده را با کمترین هزینه و بیشترین بهره‌وری پاسخ دهد.

مفاهیم پایه شبکه

شبکه‌های کامپیوتری مجموعه‌ای از تجهیزات سخت‌افزاری و نرم‌افزاری هستند که با استفاده از رسانه‌های ارتباطی به یکدیگر متصل شده‌اند تا بتوانند اطلاعات، منابع و سرویس‌ها را با یکدیگر به اشتراک بگذارند. هدف اصلی از ایجاد شبکه، برقراری ارتباط بین کاربران و دستگاه‌ها، افزایش بهره‌وری، کاهش هزینه‌ها و تسهیل مدیریت اطلاعات است.

در یک شبکه کامپیوتری، تجهیزاتی مانند رایانه‌ها، سرورها، چاپگرها، سوئیچ‌ها، روترها و نقاط دسترسی بی‌سیم از طریق کابل یا ارتباطات بی‌سیم به یکدیگر متصل می‌شوند. این تجهیزات با استفاده از پروتکل‌های استاندارد، داده‌ها را بین خود مبادله کرده و امکان دسترسی کاربران به منابع مختلف را فراهم می‌کنند.

انواع شبکه‌های کامپیوتری

شبکه‌های کامپیوتری بر اساس محدوده جغرافیایی، نوع کاربرد و نحوه اتصال به انواع مختلفی تقسیم می‌شوند که مهم‌ترین آن‌ها عبارت‌اند از:

1. شبکه شخصی (PAN)

شبکه شخصی یا Personal Area Network (PAN) کوچک‌ترین نوع شبکه است که برای ارتباط دستگاه‌های شخصی در فاصله کوتاه مورد استفاده قرار می‌گیرد. این شبکه معمولاً از فناوری‌هایی مانند Bluetooth و USB استفاده می‌کند و برد آن معمولاً کمتر از ۱۰ متر است.

کاربردها:

اتصال تلفن همراه به هدفون بی‌سیم
اتصال لپ‌تاپ به ماوس یا صفحه‌کلید بی‌سیم
انتقال فایل بین دستگاه‌های شخصی

2. شبکه محلی (LAN)

شبکه محلی یا Local Area Network (LAN) رایج‌ترین نوع شبکه است که در محیط‌هایی مانند شرکت‌ها، مدارس، دانشگاه‌ها و ساختمان‌ها مورد استفاده قرار می‌گیرد. این شبکه سرعت انتقال داده بالایی دارد و معمولاً توسط یک سازمان مدیریت می‌شود.

ویژگی‌ها:

سرعت بالا
هزینه پیاده‌سازی نسبتاً پایین
امنیت و مدیریت آسان
مناسب برای محیط‌های محدود

3. شبکه شهری (MAN)

شبکه شهری یا Metropolitan Area Network (MAN) برای اتصال چندین شبکه محلی در سطح یک شهر یا منطقه بزرگ طراحی شده است. این شبکه معمولاً توسط سازمان‌های بزرگ یا شرکت‌های ارائه‌دهنده خدمات مخابراتی مدیریت می‌شود.

کاربردها:

اتصال شعب مختلف یک سازمان در سطح شهر
ارتباط میان دانشگاه‌ها یا مراکز دولتی

4. شبکه گسترده (WAN)

شبکه گسترده یا Wide Area Network (WAN) شبکه‌ای است که چندین شهر، کشور یا حتی قاره را به یکدیگر متصل می‌کند. اینترنت بزرگ‌ترین نمونه یک شبکه WAN محسوب می‌شود.

ویژگی‌ها:

پوشش جغرافیایی بسیار گسترده
استفاده از خطوط مخابراتی یا ارتباطات ماهواره‌ای
هزینه پیاده‌سازی بیشتر نسبت به LAN
وابستگی به سرویس‌دهندگان مخابراتی

مدل‌های مرجع (OSI و TCP/IP)

برای استانداردسازی ارتباط بین تجهیزات شبکه، مدل‌های مرجع ارائه شده‌اند که مهم‌ترین آن‌ها مدل OSI و مدل TCP/IP هستند.

مدل OSI

مدل Open Systems Interconnection (OSI) یک مدل مفهومی هفت‌لایه است که نحوه انتقال اطلاعات در شبکه را به صورت مرحله‌به‌مرحله توضیح می‌دهد. هر لایه وظایف مشخصی دارد و خدمات خود را به لایه بالاتر ارائه می‌دهد.

هفت لایه مدل OSI عبارت‌اند از:

لایه فیزیکی (Physical): انتقال بیت‌ها از طریق رسانه‌های ارتباطی مانند کابل یا فیبر نوری.
لایه پیوند داده (Data Link): ایجاد ارتباط مطمئن بین دو دستگاه و کنترل خطاهای محلی.
لایه شبکه (Network): مسیریابی بسته‌های اطلاعاتی و تعیین بهترین مسیر انتقال.
لایه انتقال (Transport): انتقال مطمئن داده‌ها و مدیریت خطا و کنترل جریان.
لایه نشست (Session): ایجاد، مدیریت و پایان دادن به نشست‌های ارتباطی.
لایه نمایش (Presentation): تبدیل قالب داده‌ها، فشرده‌سازی و رمزنگاری اطلاعات.
لایه کاربرد (Application): ارائه خدمات مستقیم به برنامه‌های کاربردی مانند مرورگرها، ایمیل و سرویس‌های تحت وب.

مزیت اصلی مدل OSI، ارائه یک چارچوب استاندارد برای طراحی، پیاده‌سازی و عیب‌یابی شبکه است.

مدل TCP/IP

مدل Transmission Control Protocol/Internet Protocol (TCP/IP) مدل عملی و پرکاربرد شبکه‌های امروزی است و اساس عملکرد اینترنت را تشکیل می‌دهد. این مدل از چهار لایه تشکیل شده است:

لایه دسترسی به شبکه (Network Access): انتقال داده روی رسانه فیزیکی.
لایه اینترنت (Internet): آدرس‌دهی و مسیریابی بسته‌ها با استفاده از پروتکل IP.
لایه انتقال (Transport): انتقال داده با استفاده از پروتکل‌های TCP و UDP.
لایه کاربرد (Application): ارائه سرویس‌هایی مانند HTTP، FTP، DNS و SMTP.

در مقایسه با مدل OSI، مدل TCP/IP ساده‌تر بوده و به دلیل استفاده گسترده در شبکه‌های واقعی، مبنای طراحی بیشتر زیرساخت‌های ارتباطی امروزی است.

معماری شبکه‌های سازمانی

شبکه‌های سازمانی معمولاً به صورت لایه‌ای طراحی می‌شوند تا مدیریت، توسعه و نگهداری آن‌ها آسان‌تر باشد. رایج‌ترین معماری، معماری سه‌لایه است که شامل لایه‌های Access، Distribution و Core می‌شود.

لایه Access

این لایه نزدیک‌ترین بخش شبکه به کاربران نهایی است و تجهیزات انتهایی مانند رایانه‌ها، تلفن‌های تحت شبکه، چاپگرها و Access Pointها از طریق Access Switch به این لایه متصل می‌شوند.

وظایف اصلی:

اتصال کاربران به شبکه
پیاده‌سازی VLAN
اعمال سیاست‌های امنیتی اولیه
تأمین برق تجهیزات از طریق PoE در صورت نیاز

لایه Distribution

این لایه ارتباط بین لایه Access و Core را برقرار می‌کند و مسئول اجرای سیاست‌های مدیریتی و امنیتی شبکه است.

وظایف اصلی:

مسیریابی بین VLANها
اعمال سیاست‌های امنیتی
کنترل ترافیک
ایجاد افزونگی و تعادل بار

لایه Core

لایه Core ستون فقرات شبکه محسوب می‌شود و وظیفه انتقال سریع و پایدار حجم بالای داده‌ها بین بخش‌های مختلف شبکه را بر عهده دارد.

ویژگی‌های اصلی:

سرعت پردازش بسیار بالا
تأخیر بسیار کم
قابلیت اطمینان بالا
پشتیبانی از افزونگی و دسترس‌پذیری بالا

در سازمان‌های کوچک ممکن است لایه Distribution و Core در یک تجهیز ادغام شوند، اما در شبکه‌های متوسط و بزرگ این لایه‌ها به صورت مجزا پیاده‌سازی می‌شوند تا عملکرد، امنیت و قابلیت توسعه شبکه بهبود یابد.

به‌طور کلی، شناخت مفاهیم پایه شبکه، انواع شبکه‌های کامپیوتری، مدل‌های مرجع و معماری لایه‌ای، پیش‌نیاز طراحی و پیاده‌سازی یک شبکه استاندارد و کارآمد است. این مفاهیم به مدیران و کارشناسان شبکه کمک می‌کنند تا زیرساختی پایدار، امن و مقیاس‌پذیر متناسب با نیازهای سازمان ایجاد کنند.

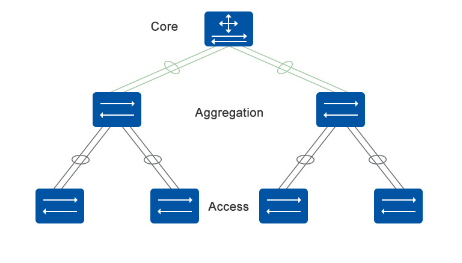

معماری لایه‌ای شبکه

معماری لایه‌ای شبکه یکی از رایج‌ترین روش‌های طراحی شبکه‌های سازمانی است که با هدف افزایش کارایی، سادگی مدیریت، امنیت و قابلیت توسعه ارائه شده است. در این معماری، تجهیزات و وظایف شبکه بر اساس عملکردشان در چند لایه مجزا سازمان‌دهی می‌شوند. این تفکیک وظایف باعث می‌شود هر لایه مسئول انجام مجموعه‌ای مشخص از عملیات باشد و تغییرات یا توسعه در یک بخش، کمترین تأثیر را بر سایر بخش‌های شبکه داشته باشد.

رایج‌ترین مدل در طراحی شبکه‌های سازمانی، معماری سه‌لایه‌ای (Three-Tier Architecture) است که از سه لایه Access، Distribution و Core تشکیل شده است. این مدل به‌ویژه در شبکه‌های متوسط و بزرگ کاربرد فراوانی دارد و امکان مدیریت بهتر ترافیک، افزایش امنیت و توسعه آسان‌تر شبکه را فراهم می‌کند.

لایه Access

لایه Access پایین‌ترین لایه در معماری شبکه است و نقطه اتصال کاربران و تجهیزات انتهایی به شبکه محسوب می‌شود. تمامی دستگاه‌هایی مانند رایانه‌ها، لپ‌تاپ‌ها، چاپگرهای شبکه، تلفن‌های تحت شبکه (IP Phone)، دوربین‌های مداربسته تحت شبکه (IP Camera) و نقاط دسترسی بی‌سیم (Access Point) از طریق سوئیچ‌های دسترسی (Access Switch) به این لایه متصل می‌شوند.

مهم‌ترین وظایف لایه Access عبارت‌اند از:

اتصال تجهیزات انتهایی به شبکه
مدیریت پورت‌های سوئیچ
پیاده‌سازی شبکه‌های مجازی (VLAN)
اعمال سیاست‌های امنیتی اولیه مانند Port Security و احراز هویت کاربران
تأمین برق تجهیزات سازگار از طریق فناوری PoE
کنترل اولیه ترافیک ورودی کاربران

از آنجا که این لایه مستقیماً با کاربران در ارتباط است، امنیت و مدیریت صحیح آن نقش مهمی در جلوگیری از دسترسی‌های غیرمجاز و حفظ عملکرد شبکه دارد.

لایه Distribution

لایه Distribution یا لایه توزیع، واسط بین لایه Access و لایه Core است. این لایه وظیفه جمع‌آوری ترافیک تولیدشده توسط سوئیچ‌های Access، اعمال سیاست‌های مدیریتی و امنیتی و ارسال داده‌ها به لایه Core را بر عهده دارد.

در این لایه معمولاً سوئیچ‌های لایه ۳ (Layer 3 Switch) یا تجهیزات مسیریابی پیشرفته مورد استفاده قرار می‌گیرند.

وظایف اصلی لایه Distribution عبارت‌اند از:

مسیریابی بین VLANها (Inter-VLAN Routing)
اعمال سیاست‌های امنیتی مانند ACL
مدیریت کیفیت سرویس (QoS)
کنترل و مدیریت ترافیک شبکه
ایجاد مسیرهای پشتیبان (Redundancy)
تجمیع ارتباطات چندین Access Switch
جلوگیری از انتشار بی‌رویه ترافیک در شبکه

وجود این لایه باعث می‌شود بار پردازشی از روی لایه Core برداشته شده و مدیریت شبکه ساختارمندتر و کارآمدتر انجام شود.

لایه Core

لایه Core بالاترین و مهم‌ترین بخش معماری شبکه است و به‌عنوان ستون فقرات (Backbone) شبکه شناخته می‌شود. وظیفه اصلی این لایه انتقال سریع، پایدار و بدون وقفه داده‌ها بین بخش‌های مختلف شبکه است.

در این لایه معمولاً از سوئیچ‌های پرظرفیت و با عملکرد بالا استفاده می‌شود که توانایی پردازش حجم زیادی از داده‌ها را با کمترین تأخیر دارند.

ویژگی‌های اصلی لایه Core عبارت‌اند از:

انتقال پرسرعت داده‌ها
حداقل تأخیر در ارسال اطلاعات
پهنای باند بالا
قابلیت اطمینان و دسترس‌پذیری بالا
پشتیبانی از مسیرهای افزونه برای جلوگیری از قطعی شبکه
اتصال مراکز داده، سرورها و روترهای اصلی

در طراحی این لایه معمولاً از انجام عملیات پردازشی پیچیده یا اعمال سیاست‌های امنیتی سنگین خودداری می‌شود تا تمام توان تجهیزات صرف انتقال سریع بسته‌های اطلاعاتی شود.

مزایای طراحی سه‌لایه‌ای

استفاده از معماری سه‌لایه‌ای در طراحی شبکه مزایای متعددی دارد که باعث شده این روش به یکی از استانداردهای رایج در شبکه‌های سازمانی تبدیل شود.

مهم‌ترین مزایای این معماری عبارت‌اند از:

۱. مقیاس‌پذیری بالا

با افزایش تعداد کاربران، تجهیزات یا ساختمان‌های سازمان، می‌توان بدون ایجاد تغییرات اساسی در ساختار شبکه، تجهیزات جدید را به لایه Access اضافه کرد و در صورت نیاز ظرفیت لایه‌های Distribution و Core را نیز افزایش داد.

۲. مدیریت آسان‌تر

تفکیک وظایف میان لایه‌های مختلف باعث می‌شود پیکربندی، نگهداری و عیب‌یابی شبکه با سرعت و دقت بیشتری انجام شود و تغییرات در یک لایه، تأثیر محدودی بر سایر بخش‌ها داشته باشد.

۳. افزایش امنیت

اعمال سیاست‌های امنیتی در لایه‌های مختلف، مانند جداسازی کاربران با استفاده از VLAN، کنترل دسترسی از طریق ACL و پیاده‌سازی مکانیزم‌های احراز هویت، امنیت شبکه را به میزان قابل توجهی افزایش می‌دهد.

۴. بهبود عملکرد شبکه

تقسیم وظایف میان لایه‌ها موجب می‌شود هر تجهیز تنها مسئول انجام عملیات مشخصی باشد. این موضوع باعث کاهش بار پردازشی، افزایش سرعت انتقال داده‌ها و جلوگیری از ایجاد گلوگاه‌های ترافیکی می‌شود.

۵. قابلیت اطمینان بالا

استفاده از تجهیزات افزونه، مسیرهای جایگزین و فناوری‌های Redundancy موجب می‌شود در صورت خرابی یک تجهیز یا لینک ارتباطی، شبکه همچنان به فعالیت خود ادامه دهد و اختلال در سرویس‌ها به حداقل برسد.

۶. توسعه‌پذیری و انعطاف‌پذیری

این معماری امکان افزودن تجهیزات، سرویس‌ها یا بخش‌های جدید را بدون نیاز به بازطراحی کامل شبکه فراهم می‌کند و در نتیجه هزینه و زمان توسعه شبکه کاهش می‌یابد.

۷. کاهش هزینه‌های نگهداری

ساختار منظم و استاندارد معماری سه‌لایه‌ای، فرآیند مدیریت و عیب‌یابی را ساده‌تر کرده و در بلندمدت باعث کاهش هزینه‌های عملیاتی و افزایش بهره‌وری شبکه می‌شود.

به‌طور کلی، معماری سه‌لایه‌ای با تفکیک وظایف میان لایه‌های Access، Distribution و Core، بستری مناسب برای طراحی شبکه‌های سازمانی فراهم می‌کند. این ساختار علاوه بر افزایش کارایی، امنیت و قابلیت اطمینان، امکان توسعه آسان شبکه در آینده را نیز فراهم می‌سازد و به همین دلیل در بسیاری از شبکه‌های متوسط و بزرگ به‌عنوان یک الگوی استاندارد مورد استفاده قرار می‌گیرد.

Endpoint (دستگاه‌های انتهایی)

دستگاه‌های انتهایی یا Endpoint به تمامی تجهیزاتی گفته می‌شود که کاربران به‌صورت مستقیم از طریق آن‌ها به شبکه متصل شده و از خدمات و منابع شبکه استفاده می‌کنند. این تجهیزات نقطه آغاز یا پایان تبادل اطلاعات در شبکه هستند و داده‌ها را تولید، دریافت یا پردازش می‌کنند. به بیان دیگر، Endpointها واسط میان کاربران و زیرساخت شبکه محسوب می‌شوند و نقش مهمی در عملکرد، امنیت و کارایی شبکه دارند.

در یک شبکه سازمانی، تمامی ارتباطات از طریق Endpointها آغاز یا خاتمه می‌یابد. این تجهیزات معمولاً از طریق Access Switch در شبکه‌های سیمی یا Access Point در شبکه‌های بی‌سیم به شبکه متصل می‌شوند. با توجه به افزایش تعداد تجهیزات هوشمند و گسترش اینترنت اشیا (IoT)، مدیریت صحیح Endpointها یکی از مهم‌ترین وظایف مدیران شبکه به شمار می‌رود.

تعریف Endpoint

Endpoint به هر دستگاهی گفته می‌شود که دارای یک آدرس شبکه (مانند آدرس IP) بوده و قادر به ارسال یا دریافت اطلاعات در شبکه باشد. این دستگاه‌ها می‌توانند توسط کاربران، نرم‌افزارها یا سرویس‌های مختلف مورد استفاده قرار گیرند و معمولاً آخرین نقطه ارتباطی در مسیر انتقال داده محسوب می‌شوند.

هر Endpoint دارای یک شناسه فیزیکی (MAC Address) و در بیشتر شبکه‌ها یک آدرس منطقی (IP Address) است که امکان شناسایی و برقراری ارتباط با سایر تجهیزات شبکه را فراهم می‌کند. بسته به نوع کاربرد، این تجهیزات ممکن است به‌صورت ثابت یا بی‌سیم به شبکه متصل شوند.

انواع Endpointها

Endpointها بر اساس نوع کاربرد و وظایف خود به گروه‌های مختلفی تقسیم می‌شوند که مهم‌ترین آن‌ها عبارت‌اند از:

۱. رایانه‌های شخصی (Desktop)

رایانه‌های رومیزی یکی از رایج‌ترین دستگاه‌های انتهایی در شبکه‌های سازمانی هستند. این تجهیزات برای انجام امور اداری، اجرای نرم‌افزارها، دسترسی به فایل‌های مشترک و استفاده از سرویس‌های شبکه به کار می‌روند.

۲. لپ‌تاپ‌ها (Laptop)

لپ‌تاپ‌ها قابلیت اتصال به شبکه از طریق کابل شبکه یا ارتباط بی‌سیم (Wi-Fi) را دارند و به دلیل قابلیت حمل، در بسیاری از سازمان‌ها و مراکز آموزشی مورد استفاده قرار می‌گیرند.

۳. تلفن‌های هوشمند و تبلت‌ها

این دستگاه‌ها معمولاً از طریق شبکه بی‌سیم به شبکه متصل شده و برای دسترسی به ایمیل، سامانه‌های سازمانی و برنامه‌های کاربردی مورد استفاده قرار می‌گیرند.

۴. سرورها (Server)

سرورها نیز در بسیاری از سناریوها به‌عنوان Endpoint شناخته می‌شوند، زیرا سرویس‌هایی مانند فایل، پایگاه داده، وب، ایمیل و احراز هویت را در اختیار سایر تجهیزات شبکه قرار می‌دهند.

۵. چاپگرهای شبکه (Network Printer)

چاپگرهای تحت شبکه به کاربران اجازه می‌دهند بدون اتصال مستقیم به رایانه، اسناد خود را از طریق شبکه چاپ کنند.

۶. تلفن‌های تحت شبکه (IP Phone)

این تجهیزات برای برقراری تماس‌های صوتی مبتنی بر پروتکل IP استفاده می‌شوند و معمولاً از طریق فناوری PoE برق مورد نیاز خود را از Access Switch دریافت می‌کنند.

۷. دوربین‌های مداربسته تحت شبکه (IP Camera)

دوربین‌های IP تصاویر را از طریق شبکه به سرور ضبط یا سامانه‌های نظارتی ارسال می‌کنند و در سیستم‌های امنیتی سازمان‌ها کاربرد گسترده‌ای دارند.

۸. تجهیزات اینترنت اشیا (IoT)

تجهیزاتی مانند حسگرها، کنترل‌کننده‌های هوشمند، دستگاه‌های اندازه‌گیری و سایر تجهیزات متصل به اینترنت نیز به‌عنوان Endpoint شناخته می‌شوند و در صنایع، ساختمان‌های هوشمند و مراکز درمانی کاربرد دارند.

نحوه اتصال Endpointها به شبکه

Endpointها بسته به نوع دستگاه و نیاز سازمان، از دو روش اصلی به شبکه متصل می‌شوند:

اتصال سیمی (Wired)

در این روش، دستگاه‌های انتهایی از طریق کابل شبکه (معمولاً کابل‌های زوج به‌هم‌تابیده Cat5e، Cat6 یا Cat6A) به پورت‌های Access Switch متصل می‌شوند. این نوع اتصال دارای سرعت بالا، تأخیر کم و پایداری بیشتری نسبت به ارتباط بی‌سیم است و برای تجهیزاتی مانند رایانه‌های رومیزی، سرورها و تلفن‌های تحت شبکه گزینه مناسبی محسوب می‌شود.

اتصال بی‌سیم (Wireless)

در این روش، دستگاه‌ها از طریق شبکه Wi-Fi و با استفاده از Access Point به شبکه متصل می‌شوند. این روش انعطاف‌پذیری بیشتری دارد و برای لپ‌تاپ‌ها، تلفن‌های همراه، تبلت‌ها و سایر تجهیزات قابل حمل بسیار مناسب است. با این حال، کیفیت ارتباط بی‌سیم به عواملی مانند فاصله از Access Point، میزان تداخل امواج و تعداد کاربران متصل وابسته است.

در هر دو روش، پس از برقراری ارتباط فیزیکی یا بی‌سیم، دستگاه معمولاً از طریق پروتکل DHCP یک آدرس IP دریافت کرده و امکان برقراری ارتباط با سایر تجهیزات و سرویس‌های شبکه را پیدا می‌کند.

ملاحظات امنیتی Endpointها

از آنجا که Endpointها مستقیماً توسط کاربران استفاده می‌شوند، یکی از مهم‌ترین اهداف حملات سایبری محسوب می‌شوند. بنابراین، رعایت اصول امنیتی در مدیریت این تجهیزات برای حفظ محرمانگی، صحت و دسترس‌پذیری اطلاعات ضروری است.

مهم‌ترین ملاحظات امنیتی Endpointها عبارت‌اند از:

استفاده از نرم‌افزارهای ضدویروس و ضدبدافزار به‌روز.
به‌روزرسانی منظم سیستم‌عامل و نرم‌افزارهای کاربردی برای رفع آسیب‌پذیری‌ها.
استفاده از احراز هویت قوی و گذرواژه‌های پیچیده یا احراز هویت چندمرحله‌ای (MFA).
محدود کردن دسترسی کاربران بر اساس اصل «کمترین سطح دسترسی» (Least Privilege).
فعال‌سازی قابلیت‌هایی مانند Port Security و احراز هویت مبتنی بر IEEE 802.1X برای کنترل دسترسی به شبکه.
رمزنگاری اطلاعات حساس و استفاده از پروتکل‌های امن برای انتقال داده‌ها.
تهیه نسخه پشتیبان (Backup) از اطلاعات مهم به‌صورت منظم.
پایش و ثبت رویدادهای امنیتی برای شناسایی فعالیت‌های مشکوک.
آموزش کاربران درباره تهدیداتی مانند فیشینگ، بدافزارها و مهندسی اجتماعی.

در مجموع، Endpointها مهم‌ترین نقطه تعامل کاربران با شبکه هستند و عملکرد صحیح آن‌ها تأثیر مستقیمی بر کیفیت خدمات شبکه دارد. طراحی مناسب، مدیریت متمرکز و رعایت الزامات امنیتی در این تجهیزات، نقش مهمی در افزایش کارایی، پایداری و امنیت شبکه‌های سازمانی ایفا می‌کند.

Access Switch (سوئیچ دسترسی)

سوئیچ دسترسی یا Access Switch یکی از مهم‌ترین تجهیزات در شبکه‌های کامپیوتری است که در لایه Access معماری سه‌لایه‌ای شبکه قرار می‌گیرد. این سوئیچ نقطه اتصال دستگاه‌های انتهایی (Endpoint) مانند رایانه‌ها، لپ‌تاپ‌ها، چاپگرهای تحت شبکه، تلفن‌های IP، دوربین‌های مداربسته و Access Pointها به شبکه است. به عبارت دیگر، تمامی کاربران و تجهیزات انتهایی از طریق Access Switch به سایر بخش‌های شبکه و سرویس‌های سازمانی دسترسی پیدا می‌کنند.

در طراحی شبکه، Access Switch علاوه بر برقراری ارتباط بین تجهیزات، وظیفه اجرای سیاست‌های اولیه امنیتی، مدیریت ترافیک کاربران و تفکیک شبکه به بخش‌های مختلف را نیز بر عهده دارد. انتخاب صحیح این تجهیز تأثیر مستقیمی بر سرعت، امنیت، قابلیت توسعه و پایداری شبکه خواهد داشت.

تعریف و وظایف Access Switch

Access Switch تجهیزی است که در لایه دسترسی شبکه قرار گرفته و ارتباط بین دستگاه‌های انتهایی و لایه‌های بالاتر شبکه را برقرار می‌کند. این سوئیچ بسته‌های اطلاعاتی را بر اساس آدرس MAC مقصد به پورت مناسب ارسال می‌کند و از ایجاد ترافیک غیرضروری در شبکه جلوگیری می‌نماید.

مهم‌ترین وظایف Access Switch عبارت‌اند از:

اتصال دستگاه‌های انتهایی به شبکه
انتقال داده‌ها بین کاربران و سایر تجهیزات شبکه
مدیریت آدرس‌های MAC و ارسال هوشمند بسته‌ها
پیاده‌سازی و مدیریت VLANها
اعمال سیاست‌های امنیتی اولیه
تأمین برق تجهیزات سازگار از طریق فناوری PoE
کنترل و مدیریت ترافیک کاربران
اتصال کاربران به سوئیچ‌های Distribution یا Core

Access Switch معمولاً دارای تعداد زیادی پورت اترنت است تا بتواند تعداد زیادی کاربر یا تجهیزات را به شبکه متصل کند.

ویژگی‌های فنی Access Switch

برای انتخاب و استفاده صحیح از Access Switch، آشنایی با ویژگی‌های فنی آن ضروری است. مهم‌ترین این ویژگی‌ها عبارت‌اند از:

تعداد پورت‌ها

سوئیچ‌های دسترسی معمولاً در مدل‌های ۸، ۱۶، ۲۴ و ۴۸ پورتی عرضه می‌شوند. انتخاب تعداد پورت‌ها به تعداد کاربران، تجهیزات شبکه و نیازهای توسعه آینده بستگی دارد.

سرعت پورت‌ها

سوئیچ‌های امروزی معمولاً از سرعت‌های زیر پشتیبانی می‌کنند:

100 Mbps
1 Gbps (Gigabit Ethernet)
2.5 Gbps
10 Gbps برای لینک‌های بالادستی (Uplink)

در اغلب شبکه‌های سازمانی، سرعت 1 گیگابیت بر ثانیه برای اتصال کاربران و سرعت 10 گیگابیت بر ثانیه برای ارتباط با لایه Distribution یا Core مورد استفاده قرار می‌گیرد.

پورت‌های Uplink

بیشتر Access Switchها دارای چند پورت پرسرعت (SFP یا SFP+) هستند که برای اتصال به سوئیچ‌های Distribution یا Core استفاده می‌شوند. این پورت‌ها معمولاً از فیبر نوری پشتیبانی کرده و پهنای باند بیشتری در اختیار شبکه قرار می‌دهند.

سوئیچ مدیریتی و غیرمدیریتی

Access Switchها به دو دسته تقسیم می‌شوند:

سوئیچ غیرمدیریتی (Unmanaged Switch):

نصب و راه‌اندازی ساده
بدون قابلیت پیکربندی
مناسب برای شبکه‌های کوچک

سوئیچ مدیریتی (Managed Switch):

امکان ایجاد VLAN
مدیریت از راه دور
مانیتورینگ عملکرد شبکه
اعمال سیاست‌های امنیتی
مناسب برای شبکه‌های سازمانی

در شبکه‌های حرفه‌ای، معمولاً از سوئیچ‌های مدیریتی استفاده می‌شود.

VLAN و Port Security

VLAN

شبکه محلی مجازی یا Virtual LAN (VLAN) روشی برای تقسیم یک شبکه فیزیکی به چندین شبکه منطقی است. با استفاده از VLAN می‌توان کاربران یا تجهیزات مختلف را بدون نیاز به تجهیزات فیزیکی جداگانه، از یکدیگر تفکیک کرد.

مزایای استفاده از VLAN عبارت‌اند از:

افزایش امنیت شبکه
کاهش Broadcast Domain
بهبود عملکرد شبکه
ساده‌تر شدن مدیریت کاربران
تفکیک واحدهای مختلف سازمان

به عنوان مثال، می‌توان کاربران بخش مالی، منابع انسانی و فناوری اطلاعات را در VLANهای جداگانه قرار داد تا ارتباط آن‌ها بر اساس سیاست‌های امنیتی کنترل شود.

Port Security

Port Security یکی از قابلیت‌های امنیتی Access Switch است که از اتصال دستگاه‌های غیرمجاز به شبکه جلوگیری می‌کند.

از مهم‌ترین قابلیت‌های Port Security می‌توان به موارد زیر اشاره کرد:

محدود کردن تعداد دستگاه‌های متصل به هر پورت
تعریف آدرس‌های MAC مجاز
مسدود کردن پورت در صورت اتصال دستگاه ناشناس
ثبت رویدادهای امنیتی برای بررسی‌های بعدی

استفاده از Port Security احتمال دسترسی غیرمجاز به شبکه را کاهش داده و امنیت لایه دسترسی را افزایش می‌دهد.

PoE و کاربرد آن

Power over Ethernet (PoE) فناوری‌ای است که امکان انتقال هم‌زمان داده و برق را از طریق یک کابل شبکه فراهم می‌کند. در این روش، دیگر نیازی به استفاده از آداپتور یا کابل برق جداگانه برای برخی تجهیزات شبکه نیست.

مهم‌ترین تجهیزاتی که از PoE استفاده می‌کنند عبارت‌اند از:

تلفن‌های تحت شبکه (IP Phone)
Access Pointها
دوربین‌های مداربسته تحت شبکه (IP Camera)
تجهیزات اینترنت اشیا (IoT)
برخی تجهیزات کنترل تردد و هوشمندسازی ساختمان

مزایای استفاده از PoE عبارت‌اند از:

کاهش هزینه کابل‌کشی برق
نصب آسان‌تر تجهیزات
افزایش انعطاف‌پذیری در محل نصب
مدیریت متمرکز تأمین برق تجهیزات
امکان استفاده از UPS برای تأمین برق تجهیزات در زمان قطع برق

در بسیاری از شبکه‌های سازمانی، استفاده از Access Switchهای مجهز به PoE باعث ساده‌تر شدن نصب و نگهداری تجهیزات می‌شود.

انتخاب Access Switch مناسب

انتخاب Access Switch باید بر اساس نیازهای فعلی و برنامه توسعه آینده شبکه انجام شود. استفاده از سوئیچی که ظرفیت یا قابلیت‌های آن با نیاز سازمان همخوانی نداشته باشد، می‌تواند موجب کاهش کارایی و افزایش هزینه‌های نگهداری شود.

مهم‌ترین معیارهای انتخاب Access Switch عبارت‌اند از:

تعداد کاربران و تجهیزات متصل به شبکه
تعداد و نوع پورت‌های مورد نیاز
سرعت پورت‌ها و ظرفیت سوئیچ
پشتیبانی از VLAN، QoS و قابلیت‌های امنیتی
پشتیبانی از فناوری PoE در صورت نیاز
تعداد و نوع پورت‌های Uplink
قابلیت مدیریت و مانیتورینگ
قابلیت توسعه در آینده
مصرف انرژی و قابلیت اطمینان
سازگاری با سایر تجهیزات شبکه

در شبکه‌های کوچک ممکن است یک Access Switch برای اتصال تمامی کاربران کافی باشد، اما در شبکه‌های متوسط و بزرگ معمولاً چندین Access Switch در بخش‌های مختلف سازمان نصب شده و از طریق لینک‌های پرسرعت به سوئیچ‌های Distribution یا Core متصل می‌شوند.

به‌طور کلی، Access Switch نخستین نقطه اتصال کاربران به شبکه است و نقش مهمی در برقراری ارتباط، مدیریت ترافیک، اجرای سیاست‌های امنیتی و تأمین برق تجهیزات شبکه ایفا می‌کند. انتخاب صحیح این تجهیز و پیکربندی مناسب آن، تأثیر مستقیمی بر عملکرد، امنیت و قابلیت توسعه شبکه خواهد داشت و یکی از مهم‌ترین مراحل در طراحی یک شبکه سازمانی استاندارد محسوب می‌شود.

Core Switch (سوئیچ هسته)

سوئیچ هسته یا Core Switch یکی از مهم‌ترین تجهیزات در شبکه‌های سازمانی است که در بالاترین لایه معماری سه‌لایه‌ای شبکه، یعنی لایه Core، قرار می‌گیرد. این سوئیچ به‌عنوان ستون فقرات (Backbone) شبکه عمل کرده و وظیفه انتقال سریع، پایدار و مطمئن داده‌ها بین بخش‌های مختلف شبکه را بر عهده دارد.

در شبکه‌های متوسط و بزرگ، حجم زیادی از ترافیک بین کاربران، سرورها، مراکز داده و اینترنت در حال تبادل است. Core Switch با بهره‌گیری از سخت‌افزار قدرتمند، ظرفیت پردازش بالا و لینک‌های پرسرعت، این ترافیک را با حداقل تأخیر مدیریت می‌کند. به همین دلیل، عملکرد صحیح Core Switch تأثیر مستقیمی بر سرعت، پایداری و دسترس‌پذیری کل شبکه دارد.

تعریف Core Switch

Core Switch سوئیچی با عملکرد بالا است که در مرکز شبکه قرار می‌گیرد و ارتباط میان سوئیچ‌های Distribution، سرورها، مراکز داده و روترها را برقرار می‌کند. برخلاف Access Switch که کاربران را به شبکه متصل می‌کند، Core Switch مسئول انتقال حجم بالایی از داده‌ها در سریع‌ترین زمان ممکن است.

در طراحی استاندارد شبکه، Core Switch معمولاً عملیات پیچیده‌ای مانند فیلتر کردن بسته‌ها یا اعمال سیاست‌های امنیتی سنگین را انجام نمی‌دهد؛ زیرا هدف اصلی آن انتقال سریع و بدون وقفه ترافیک است. اعمال بسیاری از سیاست‌های مدیریتی و امنیتی در لایه Distribution انجام می‌شود تا Core بتواند تمام توان خود را صرف جابه‌جایی داده‌ها کند.

ویژگی‌های کلیدی Core Switch

Core Switchها دارای ویژگی‌هایی هستند که آن‌ها را از سایر سوئیچ‌های شبکه متمایز می‌کند. مهم‌ترین این ویژگی‌ها عبارت‌اند از:

۱. عملکرد بسیار بالا

Core Switch برای پردازش میلیون‌ها بسته اطلاعاتی در هر ثانیه طراحی شده است و می‌تواند حجم بالایی از ترافیک را بدون کاهش کارایی مدیریت کند.

۲. پهنای باند زیاد

این سوئیچ‌ها از لینک‌های پرسرعت مانند 10GbE، 25GbE، 40GbE، 100GbE و حتی سرعت‌های بالاتر پشتیبانی می‌کنند تا انتقال اطلاعات بین بخش‌های مختلف شبکه با حداکثر سرعت انجام شود.

۳. قابلیت مسیریابی پیشرفته

بیشتر Core Switchها از قابلیت‌های لایه سوم (Layer 3) پشتیبانی می‌کنند و امکان مسیریابی بین شبکه‌ها، VLANها و ارتباط با روترها را فراهم می‌سازند.

۴. قابلیت توسعه

Core Switchها معمولاً به‌گونه‌ای طراحی می‌شوند که بتوان ماژول‌ها، پورت‌ها یا کارت‌های جدید را به آن‌ها اضافه کرد و ظرفیت شبکه را متناسب با رشد سازمان افزایش داد.

۵. قابلیت اطمینان بالا

این تجهیزات با استفاده از منبع تغذیه افزونه، فن‌های قابل تعویض، ماژول‌های پشتیبان و سیستم‌های نظارتی پیشرفته، امکان ارائه سرویس پایدار و بدون وقفه را فراهم می‌کنند.

Redundancy و High Availability

یکی از مهم‌ترین ویژگی‌های Core Switch، پشتیبانی از Redundancy (افزونگی) و High Availability (دسترس‌پذیری بالا) است.

Redundancy (افزونگی)

افزونگی به معنای استفاده از تجهیزات یا مسیرهای جایگزین است تا در صورت خرابی یکی از اجزای شبکه، سرویس همچنان در دسترس باقی بماند.

نمونه‌هایی از افزونگی در Core Switch عبارت‌اند از:

استفاده از دو Core Switch به‌صورت هم‌زمان
ایجاد لینک‌های ارتباطی پشتیبان
استفاده از منابع تغذیه افزونه (Redundant Power Supply)
استفاده از فن‌های افزونه
پیاده‌سازی فناوری‌هایی مانند Link Aggregation برای افزایش ظرفیت و ایجاد مسیرهای جایگزین

High Availability (دسترس‌پذیری بالا)

هدف از High Availability این است که سرویس‌های شبکه حتی در صورت بروز خرابی سخت‌افزاری یا نرم‌افزاری نیز بدون وقفه در دسترس کاربران باقی بمانند.

برای دستیابی به دسترس‌پذیری بالا، معمولاً از روش‌های زیر استفاده می‌شود:

طراحی بدون نقطه شکست واحد (Single Point of Failure)
استفاده از تجهیزات افزونه
پیاده‌سازی پروتکل‌های مسیریابی و سوئیچینگ با قابلیت بازیابی سریع
مانیتورینگ مداوم تجهیزات
تعویض خودکار مسیر ارتباطی در زمان بروز خطا

این ویژگی‌ها باعث می‌شوند زمان قطعی شبکه به حداقل برسد و سرویس‌های حیاتی سازمان به فعالیت خود ادامه دهند.

سرعت و ظرفیت پردازش

از آنجا که Core Switch در مرکز شبکه قرار دارد، باید توانایی پردازش حجم بسیار زیادی از ترافیک را داشته باشد. به همین دلیل، این تجهیزات از پردازنده‌های قدرتمند، حافظه پرسرعت و مدارهای اختصاصی پردازش بسته‌ها (ASIC) استفاده می‌کنند.

برخی از ویژگی‌های عملکردی Core Switch عبارت‌اند از:

ظرفیت سوئیچینگ بسیار بالا (Switching Capacity)
نرخ ارسال بسته بالا (Forwarding Rate)
تأخیر بسیار کم در انتقال داده‌ها
پشتیبانی از هزاران یا میلیون‌ها جدول مسیریابی و آدرس MAC
پشتیبانی از لینک‌های فیبر نوری با سرعت بالا

استفاده از این قابلیت‌ها باعث می‌شود انتقال اطلاعات بین سرورها، کاربران و مراکز داده با حداکثر سرعت و کمترین تأخیر انجام شود.

نقش Core در شبکه‌های بزرگ

در شبکه‌های کوچک، ممکن است یک سوئیچ لایه سوم وظایف Core و Distribution را به‌صورت هم‌زمان انجام دهد. اما در شبکه‌های متوسط و بزرگ، لایه Core به‌صورت مستقل طراحی می‌شود تا بتواند حجم بالای ترافیک را مدیریت کند.

مهم‌ترین نقش‌های Core Switch در شبکه‌های بزرگ عبارت‌اند از:

برقراری ارتباط بین سوئیچ‌های Distribution
اتصال مراکز داده (Data Center) به شبکه
اتصال سرورها و سامانه‌های حیاتی
برقراری ارتباط با روترهای مرزی و اینترنت
انتقال سریع داده‌ها بین ساختمان‌ها یا شعب مختلف سازمان
ایجاد بستر ارتباطی پایدار برای تمامی سرویس‌های شبکه

به دلیل اهمیت این لایه، هرگونه اختلال در Core Switch می‌تواند عملکرد کل شبکه را تحت تأثیر قرار دهد. به همین دلیل، در طراحی شبکه‌های سازمانی معمولاً از دو یا چند Core Switch به‌صورت افزونه استفاده می‌شود تا در صورت خرابی یکی از آن‌ها، شبکه بدون وقفه به فعالیت خود ادامه دهد.

به‌طور کلی، Core Switch مهم‌ترین تجهیز در زیرساخت شبکه‌های سازمانی محسوب می‌شود و نقش اساسی در انتقال سریع، پایدار و مطمئن اطلاعات بین بخش‌های مختلف شبکه ایفا می‌کند. بهره‌گیری از تجهیزات قدرتمند، طراحی مبتنی بر افزونگی، استفاده از لینک‌های پرسرعت و رعایت اصول دسترس‌پذیری بالا، موجب می‌شود شبکه بتواند نیازهای فعلی و آینده سازمان را با کارایی، امنیت و قابلیت اطمینان مطلوب پاسخ دهد.

ممکن است تمایل داشته باشید این محتوا هم مطالعه نمایید: سوئیچ لایه سه سیسکو

Router (روتر)

روتر یا Router یکی از مهم‌ترین تجهیزات فعال در شبکه‌های کامپیوتری است که وظیفه اصلی آن مسیریابی (Routing) و انتقال بسته‌های اطلاعاتی بین شبکه‌های مختلف است. برخلاف سوئیچ که ارتباط بین دستگاه‌ها را در یک شبکه محلی (LAN) برقرار می‌کند، روتر شبکه‌های مستقل را به یکدیگر متصل کرده و بهترین مسیر را برای انتقال داده‌ها انتخاب می‌کند.

در شبکه‌های سازمانی، روتر معمولاً در مرز بین شبکه داخلی (LAN) و شبکه خارجی (WAN یا اینترنت) قرار می‌گیرد. این تجهیز علاوه بر مسیریابی، قابلیت‌هایی مانند ترجمه آدرس‌های شبکه (NAT)، تخصیص آدرس IP (DHCP)، کنترل دسترسی (ACL)، ایجاد شبکه‌های خصوصی مجازی (VPN) و اعمال سیاست‌های امنیتی را نیز ارائه می‌دهد. به همین دلیل، روتر یکی از اجزای کلیدی در طراحی و پیاده‌سازی زیرساخت‌های شبکه محسوب می‌شود.

تعریف و عملکرد Router

Router دستگاهی در لایه سوم مدل OSI (لایه شبکه) است که بسته‌های اطلاعاتی را بر اساس آدرس IP مقصد بررسی کرده و مناسب‌ترین مسیر را برای ارسال آن‌ها انتخاب می‌کند. این دستگاه با استفاده از جدول مسیریابی (Routing Table)، اطلاعات مربوط به شبکه‌های متصل را نگهداری کرده و بر اساس آن تصمیم می‌گیرد که هر بسته از کدام رابط (Interface) ارسال شود.

مهم‌ترین وظایف Router عبارت‌اند از:

اتصال چند شبکه مجزا به یکدیگر
انتخاب بهترین مسیر برای انتقال داده‌ها
جلوگیری از ارسال غیرضروری بسته‌ها در شبکه
برقراری ارتباط بین شبکه داخلی و اینترنت
مدیریت ترافیک بین شبکه‌ها
افزایش امنیت از طریق اعمال سیاست‌های دسترسی

به‌عنوان مثال، زمانی که یک کاربر در شبکه داخلی درخواست مشاهده یک وب‌سایت را ارسال می‌کند، روتر بسته‌های اطلاعاتی را به سمت اینترنت هدایت کرده و پس از دریافت پاسخ، آن را به دستگاه کاربر بازمی‌گرداند.

مسیریابی بین شبکه‌ها

مسیریابی یا Routing فرآیند انتخاب بهترین مسیر برای انتقال بسته‌های اطلاعاتی از مبدأ به مقصد است. روتر با استفاده از اطلاعات موجود در جدول مسیریابی، مسیر مناسب را انتخاب می‌کند.

مسیریابی به دو روش اصلی انجام می‌شود:

۱. مسیریابی ایستا (Static Routing)

در این روش، مدیر شبکه مسیرها را به‌صورت دستی در روتر تعریف می‌کند. این روش برای شبکه‌های کوچک با ساختار ثابت مناسب است.

مزایا:

پیکربندی ساده
مصرف کم منابع پردازشی
امنیت بیشتر، زیرا مسیرها به‌صورت خودکار تغییر نمی‌کنند

معایب:

نیاز به تنظیم دستی
دشواری مدیریت در شبکه‌های بزرگ
عدم سازگاری خودکار با تغییرات شبکه

۲. مسیریابی پویا (Dynamic Routing)

در این روش، روترها با استفاده از پروتکل‌های مسیریابی، اطلاعات شبکه را با یکدیگر تبادل کرده و به‌صورت خودکار بهترین مسیر را انتخاب می‌کنند.

مزایا:

سازگاری خودکار با تغییرات شبکه
مناسب برای شبکه‌های متوسط و بزرگ
کاهش نیاز به پیکربندی دستی

معایب:

مصرف بیشتر منابع پردازشی
پیچیدگی بیشتر در پیکربندی و مدیریت

انواع پروتکل‌های Routing

پروتکل‌های مسیریابی مجموعه‌ای از قوانین هستند که روترها برای تبادل اطلاعات و انتخاب بهترین مسیر از آن‌ها استفاده می‌کنند.

RIP (Routing Information Protocol)

یکی از قدیمی‌ترین پروتکل‌های مسیریابی پویا است که معیار انتخاب مسیر در آن تعداد گام‌ها (Hop Count) است.

ویژگی‌ها:

پیکربندی ساده
مناسب برای شبکه‌های کوچک
حداکثر ۱۵ گام برای مسیرها
سرعت همگرایی نسبتاً پایین

OSPF (Open Shortest Path First)

یکی از پرکاربردترین پروتکل‌های مسیریابی در شبکه‌های سازمانی است که بر اساس الگوریتم کوتاه‌ترین مسیر کار می‌کند.

ویژگی‌ها:

همگرایی سریع
مقیاس‌پذیری بالا
مناسب برای شبکه‌های متوسط و بزرگ
امکان تقسیم شبکه به نواحی (Area)

EIGRP (Enhanced Interior Gateway Routing Protocol)

پروتکلی پیشرفته است که در بسیاری از شبکه‌های مبتنی بر تجهیزات سیسکو استفاده می‌شود.

ویژگی‌ها:

سرعت همگرایی بالا
استفاده بهینه از پهنای باند
انتخاب مسیر بر اساس معیارهای مختلف مانند سرعت و تأخیر

BGP (Border Gateway Protocol)

پروتکل استاندارد برای مسیریابی بین سامانه‌های مستقل (Autonomous Systems) است و ستون اصلی مسیریابی در اینترنت به شمار می‌رود.

ویژگی‌ها:

مناسب برای شبکه‌های بسیار بزرگ
قابلیت مدیریت تعداد زیادی مسیر
مورد استفاده توسط ارائه‌دهندگان خدمات اینترنت (ISP)

انتخاب پروتکل مناسب به اندازه شبکه، نوع تجهیزات و نیازهای سازمان بستگی دارد.

NAT، DHCP و ACL

علاوه بر مسیریابی، روترها قابلیت‌های مهم دیگری نیز ارائه می‌دهند که نقش مهمی در مدیریت و امنیت شبکه دارند.

NAT (Network Address Translation)

NAT فرآیندی است که در آن آدرس‌های IP خصوصی شبکه داخلی به یک یا چند آدرس IP عمومی تبدیل می‌شوند تا کاربران بتوانند به اینترنت دسترسی پیدا کنند.

مزایای NAT:

صرفه‌جویی در مصرف آدرس‌های IPv4
افزایش امنیت با مخفی کردن آدرس‌های داخلی
امکان استفاده هم‌زمان چندین دستگاه از یک آدرس IP عمومی

DHCP (Dynamic Host Configuration Protocol)

DHCP سرویسی است که به‌صورت خودکار اطلاعات شبکه مانند آدرس IP، Subnet Mask، Default Gateway و DNS Server را در اختیار دستگاه‌های متصل قرار می‌دهد.

مزایای DHCP:

حذف نیاز به تنظیم دستی آدرس IP
کاهش خطاهای پیکربندی
مدیریت آسان کاربران
تخصیص خودکار آدرس‌ها

ACL (Access Control List)

ACL مجموعه‌ای از قوانین است که مشخص می‌کند کدام کاربران یا دستگاه‌ها اجازه عبور از روتر یا دسترسی به منابع مشخص را دارند.

کاربردهای ACL:

محدود کردن دسترسی کاربران
افزایش امنیت شبکه
کنترل ترافیک ورودی و خروجی
جلوگیری از دسترسی‌های غیرمجاز

برای مثال، می‌توان با استفاده از ACL دسترسی کاربران یک بخش سازمان به سرورهای بخش دیگر را محدود کرد یا فقط به گروه مشخصی از کاربران اجازه دسترسی به یک سرویس خاص را داد.

اتصال به اینترنت و WAN

یکی از مهم‌ترین وظایف روتر، ایجاد ارتباط بین شبکه داخلی و شبکه‌های گسترده (WAN) یا اینترنت است. روتر از طریق رابط‌های WAN به تجهیزات ارائه‌دهنده خدمات اینترنت (ISP) متصل می‌شود و ترافیک کاربران را بین شبکه داخلی و اینترنت هدایت می‌کند.

در این فرآیند، روتر معمولاً عملیات زیر را انجام می‌دهد:

دریافت و ارسال بسته‌های اطلاعاتی بین LAN و WAN
انجام عملیات NAT برای تبدیل آدرس‌های خصوصی به عمومی
اعمال سیاست‌های امنیتی و کنترل دسترسی
مدیریت پهنای باند و کیفیت سرویس (QoS)
برقراری ارتباط با شعب سازمان از طریق لینک‌های WAN یا VPN

در سازمان‌هایی که دارای چندین شعبه هستند، روترها با استفاده از فناوری‌هایی مانند VPN یا MPLS ارتباط امن و پایدار بین شعب را برقرار می‌کنند و امکان تبادل اطلاعات را از طریق شبکه‌های گسترده فراهم می‌سازند.

به‌طور کلی، Router یکی از تجهیزات اساسی در طراحی شبکه‌های کامپیوتری است که وظیفه برقراری ارتباط بین شبکه‌های مختلف، انتخاب بهترین مسیر برای انتقال داده‌ها و اتصال شبکه داخلی به اینترنت را بر عهده دارد. علاوه بر مسیریابی، قابلیت‌هایی مانند NAT، DHCP، ACL و پشتیبانی از پروتکل‌های مختلف مسیریابی، روتر را به ابزاری قدرتمند برای مدیریت، امنیت و بهینه‌سازی عملکرد شبکه تبدیل کرده است. انتخاب صحیح روتر و پیکربندی اصولی آن، نقش مهمی در ایجاد یک شبکه پایدار، ایمن و مقیاس‌پذیر ایفا می‌کند.

ارتباط بین تجهیزات شبکه

در یک شبکه سازمانی، تجهیزات مختلف هر یک وظیفه مشخصی بر عهده دارند و به‌صورت زنجیره‌ای با یکدیگر در ارتباط هستند. طراحی صحیح این ارتباطات باعث افزایش سرعت انتقال داده‌ها، بهبود امنیت، کاهش تأخیر و افزایش قابلیت اطمینان شبکه می‌شود. در معماری سه‌لایه‌ای، اطلاعات از دستگاه‌های انتهایی آغاز شده و پس از عبور از تجهیزات مختلف، به مقصد مورد نظر یا اینترنت منتقل می‌شوند.

به طور معمول، مسیر انتقال داده در یک شبکه سازمانی به صورت زیر است:

Endpoint → Access Switch → Distribution/Core Switch → Router → اینترنت یا شبکه مقصد

در ادامه، نحوه ارتباط بین تجهیزات مختلف شبکه بررسی می‌شود.

ارتباط Endpoint با Access Switch

Endpointها شامل رایانه‌ها، لپ‌تاپ‌ها، چاپگرهای شبکه، تلفن‌های IP، دوربین‌های مداربسته و سایر تجهیزات متصل به شبکه هستند. این دستگاه‌ها برای دسترسی به منابع شبکه، ابتدا به یک Access Switch متصل می‌شوند.

اتصال Endpointها به Access Switch معمولاً از دو روش انجام می‌شود:

اتصال سیمی

در این روش، دستگاه از طریق کابل شبکه (مانند Cat6 یا Cat6A) به یکی از پورت‌های Access Switch متصل می‌شود. پس از اتصال، سوئیچ آدرس MAC دستگاه را شناسایی کرده و در جدول MAC خود ذخیره می‌کند. در صورت فعال بودن سرویس DHCP، دستگاه به‌طور خودکار یک آدرس IP دریافت کرده و آماده تبادل اطلاعات با سایر تجهیزات شبکه می‌شود.

مزایای اتصال سیمی عبارت‌اند از:

سرعت انتقال بالا
پایداری بیشتر ارتباط
تأخیر کمتر
امنیت بالاتر نسبت به ارتباط بی‌سیم

اتصال بی‌سیم

در این روش، دستگاه ابتدا به Access Point متصل شده و سپس Access Point داده‌ها را از طریق Access Switch وارد شبکه سیمی می‌کند. این روش برای دستگاه‌های قابل حمل مانند لپ‌تاپ، تلفن همراه و تبلت مناسب است.

در لایه Access، علاوه بر برقراری ارتباط، سیاست‌هایی مانند VLAN، Port Security و احراز هویت کاربران نیز اعمال می‌شود تا امنیت شبکه افزایش یابد.

ارتباط Access Switch با Core Switch

Access Switch پس از دریافت داده از کاربران، آن را به لایه‌های بالاتر شبکه منتقل می‌کند. در شبکه‌های کوچک ممکن است Access Switch مستقیماً به Core Switch متصل شود، اما در شبکه‌های بزرگ معمولاً ابتدا به Distribution Switch و سپس به Core Switch متصل می‌شود.

ارتباط بین Access Switch و Core Switch معمولاً از طریق لینک‌های پرسرعت برقرار می‌شود که ویژگی‌های زیر را دارند:

استفاده از فیبر نوری یا کابل‌های پرسرعت
سرعت 10 گیگابیت بر ثانیه یا بیشتر
قابلیت تجمیع لینک‌ها (Link Aggregation)
پشتیبانی از VLAN Trunk برای انتقال هم‌زمان چندین VLAN

در این ارتباط، Access Switch ترافیک کاربران را جمع‌آوری کرده و به سمت Core Switch ارسال می‌کند. Core Switch نیز داده‌ها را بر اساس مقصد به بخش مناسب شبکه هدایت می‌کند.

برای افزایش قابلیت اطمینان، معمولاً هر Access Switch از طریق دو مسیر مجزا به تجهیزات بالادستی متصل می‌شود تا در صورت قطع یکی از لینک‌ها، ارتباط شبکه همچنان برقرار بماند.

ارتباط Core Switch با Router

Core Switch وظیفه انتقال سریع داده‌ها در داخل شبکه را بر عهده دارد، اما زمانی که مقصد بسته‌ها خارج از شبکه محلی باشد، اطلاعات باید به Router ارسال شوند.

Router در مرز بین شبکه داخلی و شبکه‌های خارجی قرار گرفته و ارتباط سازمان با اینترنت یا سایر شعب را برقرار می‌کند.

در این ارتباط، Core Switch عملیات زیر را انجام می‌دهد:

ارسال بسته‌های مقصد اینترنت به Router
دریافت بسته‌های ورودی از Router
انتقال داده‌ها به Access Switchهای مربوطه
مدیریت ارتباط با سرورها و مراکز داده

Router نیز پس از دریافت بسته‌ها، آن‌ها را بر اساس جدول مسیریابی به مقصد مناسب ارسال می‌کند. در صورت نیاز، عملیات NAT، VPN، ACL یا سایر سیاست‌های امنیتی نیز در Router اجرا می‌شود.

به دلیل حجم بالای ترافیک، ارتباط بین Core Switch و Router معمولاً با استفاده از لینک‌های فیبر نوری و سرعت‌های بالا برقرار می‌شود.

اتصال Access Point به Access Switch

Access Point به‌عنوان رابط بین شبکه بی‌سیم و شبکه سیمی عمل می‌کند و معمولاً از طریق کابل شبکه به Access Switch متصل می‌شود.

در بسیاری از شبکه‌های سازمانی، Access Point با استفاده از فناوری Power over Ethernet (PoE) به Access Switch متصل می‌شود. در این روش، برق و داده به‌طور هم‌زمان از طریق یک کابل شبکه منتقل می‌شوند و نیازی به منبع تغذیه جداگانه برای Access Point وجود ندارد.

فرآیند ارتباط به این صورت است:

کاربر از طریق Wi-Fi به Access Point متصل می‌شود.
Access Point داده‌های کاربر را دریافت می‌کند.
اطلاعات از طریق کابل شبکه به Access Switch منتقل می‌شود.
Access Switch داده‌ها را به Core Switch یا سایر تجهیزات شبکه ارسال می‌کند.

این ساختار باعث می‌شود کاربران بی‌سیم نیز همانند کاربران سیمی به تمامی منابع شبکه دسترسی داشته باشند.

جریان ترافیک در شبکه

جریان ترافیک (Traffic Flow) به مسیر حرکت بسته‌های اطلاعاتی از مبدأ تا مقصد در شبکه گفته می‌شود. در یک شبکه سازمانی، داده‌ها معمولاً مراحل زیر را طی می‌کنند:

ارتباط بین دو کاربر در یک VLAN

اگر دو کاربر در یک VLAN قرار داشته باشند، بسته‌های اطلاعاتی پس از ورود به Access Switch مستقیماً به دستگاه مقصد ارسال می‌شوند و نیازی به عبور از Router نیست.

مسیر انتقال:

Endpoint → Access Switch → Endpoint

ارتباط بین دو VLAN مختلف

اگر دو کاربر در VLANهای متفاوت باشند، داده‌ها باید ابتدا به یک تجهیز لایه سوم (Core Switch یا Distribution Switch) ارسال شوند تا عملیات مسیریابی بین VLANها انجام شود.

مسیر انتقال:

Endpoint → Access Switch → Core/Distribution Switch → Access Switch → Endpoint

دسترسی به اینترنت

در صورتی که کاربر بخواهد به اینترنت متصل شود، بسته‌های اطلاعاتی مسیر زیر را طی می‌کنند:

Endpoint → Access Switch → Core Switch → Router → ISP → Internet

پس از دریافت پاسخ از اینترنت، داده‌ها همان مسیر را به‌صورت معکوس طی کرده و به دستگاه کاربر بازمی‌گردند.

دسترسی به سرورهای داخلی

اگر کاربر قصد استفاده از سرویس‌های داخلی مانند فایل سرور، پایگاه داده یا سامانه‌های سازمانی را داشته باشد، مسیر انتقال به شکل زیر خواهد بود:

Endpoint → Access Switch → Core Switch → Server

در این حالت، اطلاعات بدون خروج از شبکه داخلی منتقل می‌شوند که این موضوع باعث افزایش سرعت، کاهش تأخیر و بهبود امنیت خواهد شد.

ارتباط صحیح میان Endpoint، Access Switch، Access Point، Core Switch و Router، اساس عملکرد یک شبکه سازمانی را تشکیل می‌دهد. هر یک از این تجهیزات وظیفه مشخصی در فرآیند انتقال داده بر عهده دارند و هماهنگی میان آن‌ها موجب افزایش کارایی، امنیت و پایداری شبکه می‌شود. طراحی اصولی مسیرهای ارتباطی، استفاده از لینک‌های پرسرعت، رعایت استانداردهای کابل‌کشی و به‌کارگیری مکانیزم‌های افزونگی، امکان ارائه خدمات پایدار و باکیفیت را برای کاربران فراهم می‌کند و توسعه آینده شبکه را نیز تسهیل می‌سازد.

نمونه طراحی یک شبکه سازمانی

در این بخش، یک نمونه از طراحی شبکه برای یک سازمان متوسط ارائه می‌شود تا نحوه به‌کارگیری تجهیزات مختلف شبکه و ارتباط بین آن‌ها به‌صورت عملی بررسی شود. هدف از این سناریو، نمایش چگونگی اتصال کاربران، سرورها و تجهیزات شبکه در یک ساختار استاندارد و مبتنی بر معماری سه‌لایه‌ای است.

معرفی سناریو

فرض کنید یک شرکت دارای سه طبقه و حدود ۱۵۰ کارمند است. هر طبقه شامل بخش‌های مختلفی مانند امور مالی، منابع انسانی، فناوری اطلاعات، فروش و مدیریت است. علاوه بر رایانه‌های کاربران، تجهیزات دیگری مانند تلفن‌های تحت شبکه (IP Phone)، چاپگرهای شبکه، دوربین‌های مداربسته، نقاط دسترسی بی‌سیم (Access Point) و سرورهای سازمان نیز در شبکه وجود دارند.

نیازهای اصلی این سازمان عبارت‌اند از:

ارتباط سریع و پایدار بین تمامی کاربران
دسترسی به اینترنت برای همه کارکنان
دسترسی به فایل سرور، سامانه مالی و سامانه اتوماسیون اداری
استفاده از شبکه بی‌سیم در تمام طبقات
جداسازی بخش‌های مختلف سازمان از طریق VLAN
امنیت مناسب برای جلوگیری از دسترسی‌های غیرمجاز
قابلیت توسعه شبکه در آینده

برای پاسخ‌گویی به این نیازها، شبکه بر اساس معماری سه‌لایه‌ای شامل Access، Distribution و Core طراحی می‌شود.

انتخاب تجهیزات

انتخاب تجهیزات شبکه باید بر اساس تعداد کاربران، حجم ترافیک، قابلیت توسعه و بودجه سازمان انجام شود. در این سناریو، تجهیزات زیر پیشنهاد می‌شوند:

۱. روتر (Router)

یک روتر سازمانی برای اتصال شبکه داخلی به اینترنت و برقراری ارتباط با شعب دیگر (در صورت وجود) استفاده می‌شود. این روتر وظایفی مانند مسیریابی، NAT، VPN، DHCP و اعمال سیاست‌های امنیتی را بر عهده دارد.

۲. Core Switch

یک یا دو Core Switch لایه ۳ در مرکز شبکه نصب می‌شوند. این سوئیچ‌ها ارتباط بین سوئیچ‌های Access، سرورها و روتر را برقرار کرده و ترافیک شبکه را با سرعت بالا مدیریت می‌کنند.

۳. Access Switch

در هر طبقه دو Access Switch مدیریتی ۴۸ پورتی مجهز به PoE نصب می‌شود تا رایانه‌ها، تلفن‌های IP، دوربین‌های مداربسته و Access Pointها به شبکه متصل شوند.

۴. Access Point

برای پوشش کامل شبکه بی‌سیم، در هر طبقه سه Access Point نصب می‌شود. این تجهیزات از استاندارد Wi-Fi 6 پشتیبانی کرده و امکان اتصال هم‌زمان تعداد زیادی کاربر را فراهم می‌کنند.

۵. سرورها

در اتاق سرور، چند سرور برای ارائه خدمات مختلف مستقر می‌شوند، از جمله:

فایل سرور (File Server)
سرور پایگاه داده (Database Server)
سرور مجازی‌سازی
سرور پشتیبان‌گیری (Backup Server)
سرور احراز هویت (Active Directory)

۶. تجهیزات امنیتی

برای افزایش امنیت شبکه، یک فایروال در مرز بین شبکه داخلی و اینترنت نصب می‌شود و سیاست‌های امنیتی لازم بر روی روتر، سوئیچ‌ها و سرورها نیز اعمال می‌گردد.

دیاگرام شبکه

در این سناریو، ساختار کلی شبکه به‌صورت زیر است:

                  اینترنت
                     │
                 Router
                     │
                 Firewall
                     │
               Core Switch
                     │
     ┌───────────────┼───────────────┐
     │               │               │
Distribution     Distribution     Server Farm
   Switch           Switch             │
     │               │                 │
 ┌───┴────┐      ┌───┴────┐       File Server
 │        │      │        │       Database Server
Access  Access  Access  Access    Backup Server
Switch  Switch  Switch  Switch
 │        │       │        │
PC     Printer   IP Phone  Access Point
Laptop  Camera   Desktop    Mobile Device

در این ساختار:

کاربران از طریق Access Switch به شبکه متصل می‌شوند.
Access Pointها ارتباط کاربران بی‌سیم را برقرار می‌کنند.
Access Switchها به Distribution Switch و سپس به Core Switch متصل هستند.
Core Switch ارتباط با سرورها و روتر را برقرار می‌کند.
روتر از طریق فایروال به اینترنت متصل می‌شود.

تحلیل عملکرد شبکه

شبکه طراحی‌شده از نظر عملکرد، امنیت و قابلیت توسعه دارای ویژگی‌های زیر است:

۱. کارایی بالا

با استفاده از Core Switch پرسرعت و لینک‌های فیبر نوری بین لایه‌های مختلف، حجم زیادی از ترافیک بدون ایجاد گلوگاه منتقل می‌شود. همچنین استفاده از VLANها موجب کاهش ترافیک Broadcast و افزایش کارایی شبکه می‌شود.

۲. امنیت مناسب

با جداسازی کاربران در VLANهای مختلف، استفاده از فایروال، ACL، Port Security و احراز هویت کاربران، دسترسی به منابع شبکه کنترل شده و امنیت اطلاعات افزایش می‌یابد.

۳. قابلیت توسعه

در صورت افزایش تعداد کاربران یا اضافه شدن ساختمان جدید، می‌توان Access Switchها و Access Pointهای جدید را بدون ایجاد تغییر اساسی در ساختار شبکه به آن اضافه کرد.

۴. قابلیت اطمینان

استفاده از لینک‌های پشتیبان، تجهیزات افزونه و منبع تغذیه اضطراری (UPS) باعث می‌شود در صورت بروز خرابی، سرویس‌های شبکه با کمترین اختلال به فعالیت خود ادامه دهند.

۵. مدیریت آسان

استفاده از سوئیچ‌های مدیریتی، سامانه‌های مانیتورینگ و مستندسازی شبکه، فرآیند پیکربندی، نظارت و عیب‌یابی را ساده‌تر می‌کند و زمان رفع مشکلات را کاهش می‌دهد.

۶. پوشش کامل شبکه بی‌سیم

استقرار مناسب Access Pointها باعث می‌شود تمامی طبقات ساختمان از پوشش بی‌سیم مناسب برخوردار باشند. همچنین قابلیت Roaming امکان جابه‌جایی کاربران بین طبقات را بدون قطع ارتباط فراهم می‌کند.

در این نمونه، یک شبکه سازمانی برای یک شرکت متوسط بر اساس معماری سه‌لایه‌ای طراحی شد. در این طراحی، تجهیزات شامل Router، Firewall، Core Switch، Distribution Switch، Access Switch، Access Point و سرورها به‌گونه‌ای انتخاب و به یکدیگر متصل شدند که نیازهای فعلی سازمان را برآورده کرده و امکان توسعه در آینده نیز فراهم باشد. رعایت اصول استاندارد در انتخاب تجهیزات، طراحی توپولوژی، جداسازی منطقی کاربران و پیاده‌سازی مکانیزم‌های امنیتی، موجب افزایش کارایی، امنیت، پایداری و قابلیت مدیریت شبکه خواهد شد.

بهترین روش‌ها (Best Practices)

طراحی و پیاده‌سازی یک شبکه استاندارد تنها بخشی از فرآیند ایجاد یک زیرساخت ارتباطی پایدار است. پس از راه‌اندازی شبکه، رعایت مجموعه‌ای از اصول و روش‌های استاندارد در زمینه مستندسازی، مدیریت، مانیتورینگ، توسعه و نگهداری، نقش مهمی در افزایش کارایی، امنیت و قابلیت اطمینان شبکه ایفا می‌کند. این اصول که با عنوان Best Practices شناخته می‌شوند، به مدیران شبکه کمک می‌کنند تا ضمن کاهش هزینه‌های عملیاتی، از بروز بسیاری از مشکلات و اختلالات جلوگیری کنند.

مستندسازی شبکه

مستندسازی یکی از مهم‌ترین اقدامات در مدیریت شبکه است. تمامی اطلاعات مربوط به ساختار شبکه، تجهیزات، تنظیمات و تغییرات باید به‌صورت دقیق ثبت و نگهداری شوند. وجود مستندات کامل باعث می‌شود فرآیند توسعه، نگهداری و عیب‌یابی شبکه با سرعت و دقت بیشتری انجام شود.

مهم‌ترین مواردی که باید مستندسازی شوند عبارت‌اند از:

نمودار توپولوژی شبکه
محل نصب تجهیزات و رک‌ها
شماره و برچسب کابل‌ها و پورت‌ها
آدرس‌های IP و Subnetها
ساختار VLANها
تنظیمات سوئیچ‌ها، روترها و فایروال
اطلاعات مربوط به سرورها و سرویس‌های شبکه
سیاست‌های امنیتی و سطوح دسترسی کاربران
تاریخچه تغییرات و به‌روزرسانی‌های انجام‌شده

استفاده از استانداردهای نام‌گذاری برای تجهیزات، پورت‌ها و کابل‌ها نیز موجب افزایش نظم و سهولت در مدیریت شبکه خواهد شد.

مدیریت و مانیتورینگ

مدیریت و مانیتورینگ مستمر شبکه، امکان شناسایی مشکلات و رفع آن‌ها را پیش از ایجاد اختلال برای کاربران فراهم می‌کند. مدیر شبکه باید وضعیت تجهیزات، لینک‌های ارتباطی، پهنای باند، مصرف منابع و رخدادهای امنیتی را به‌صورت مداوم بررسی کند.

اهداف اصلی مانیتورینگ شبکه عبارت‌اند از:

بررسی وضعیت عملکرد تجهیزات
اندازه‌گیری میزان استفاده از پهنای باند
تشخیص قطعی لینک‌ها
شناسایی افزایش غیرعادی ترافیک
نظارت بر مصرف پردازنده و حافظه تجهیزات
ثبت رویدادها و هشدارهای امنیتی
تحلیل عملکرد شبکه در طول زمان

برای مدیریت بهتر شبکه، استفاده از پروتکل‌ها و ابزارهای مانیتورینگ مانند SNMP، Syslog و NetFlow توصیه می‌شود. همچنین نرم‌افزارهای مانیتورینگ امکان ارسال هشدار در زمان بروز مشکل را فراهم می‌کنند و به مدیران شبکه کمک می‌کنند تا پیش از تأثیرگذاری مشکل بر کاربران، اقدامات لازم را انجام دهند.

توسعه‌پذیری

یکی از اصول مهم در طراحی شبکه، در نظر گرفتن نیازهای آینده سازمان است. شبکه باید به گونه‌ای طراحی شود که با افزایش تعداد کاربران، تجهیزات یا سرویس‌ها، بدون نیاز به بازطراحی کامل، قابل توسعه باشد.

برای افزایش توسعه‌پذیری شبکه باید موارد زیر رعایت شود:

انتخاب تجهیزات با ظرفیت مناسب و قابلیت ارتقا
پیش‌بینی پورت‌های خالی در سوئیچ‌ها
استفاده از کابل‌کشی استاندارد و قابل توسعه
طراحی مناسب ساختار VLANها
اختصاص فضای کافی در رک‌ها و اتاق سرور
استفاده از آدرس‌دهی IP استاندارد و قابل گسترش
پیش‌بینی پهنای باند مورد نیاز برای آینده
استفاده از معماری لایه‌ای در طراحی شبکه

رعایت این اصول موجب می‌شود در زمان توسعه سازمان، هزینه و زمان مورد نیاز برای ارتقای شبکه به حداقل برسد.

نگهداری و عیب‌یابی

پس از راه‌اندازی شبکه، انجام عملیات نگهداری پیشگیرانه (Preventive Maintenance) برای حفظ عملکرد مناسب تجهیزات ضروری است. همچنین در صورت بروز مشکل، عیب‌یابی اصولی باعث کاهش زمان قطعی و افزایش دسترس‌پذیری سرویس‌ها خواهد شد.

مهم‌ترین اقدامات نگهداری شبکه عبارت‌اند از:

بررسی دوره‌ای وضعیت تجهیزات
به‌روزرسانی سیستم‌عامل و Firmware تجهیزات
تهیه نسخه پشتیبان از تنظیمات سوئیچ‌ها، روترها و فایروال
کنترل سلامت کابل‌ها، کانکتورها و لینک‌های ارتباطی
تمیز کردن تجهیزات و بررسی سیستم‌های خنک‌کننده
بررسی عملکرد منبع تغذیه و UPS
آزمایش تجهیزات افزونه و مسیرهای پشتیبان

در فرآیند عیب‌یابی نیز توصیه می‌شود مراحل زیر به‌ترتیب انجام شوند:

شناسایی دقیق مشکل و تعیین محدوده آن.
بررسی لایه فیزیکی شامل کابل‌ها، اتصالات و وضعیت تجهیزات.
کنترل تنظیمات IP، VLAN و مسیریابی.
بررسی گزارش‌ها و پیام‌های ثبت‌شده در تجهیزات.
آزمایش ارتباط با ابزارهایی مانند Ping و Traceroute.
اعمال راهکار مناسب و بررسی نتیجه.
ثبت علت مشکل و اقدامات انجام‌شده در مستندات شبکه.

استفاده از یک روش منظم در عیب‌یابی، زمان رفع مشکلات را کاهش داده و از تکرار خطاهای مشابه جلوگیری می‌کند.

رعایت بهترین روش‌ها در مدیریت شبکه، تضمین‌کننده عملکرد پایدار، ایمن و قابل اطمینان زیرساخت ارتباطی سازمان است. مستندسازی دقیق، مانیتورینگ مداوم، طراحی توسعه‌پذیر و اجرای برنامه‌های منظم نگهداری و عیب‌یابی، علاوه بر کاهش هزینه‌های عملیاتی، موجب افزایش کیفیت خدمات شبکه و رضایت کاربران خواهد شد. سازمان‌هایی که این اصول را در مدیریت شبکه خود به‌کار می‌گیرند، آمادگی بیشتری برای پاسخ‌گویی به نیازهای آینده و مقابله با چالش‌های فنی خواهند داشت.

جمع‌بندی و نتیجه‌گیری

طراحی شبکه یکی از مهم‌ترین مراحل در ایجاد زیرساخت‌های فناوری اطلاعات است و نقش اساسی در کیفیت، امنیت و پایداری خدمات شبکه ایفا می‌کند. یک شبکه که بر اساس اصول و استانداردهای مهندسی طراحی شده باشد، علاوه بر تأمین نیازهای فعلی سازمان، امکان توسعه و ارتقای آسان در آینده را نیز فراهم می‌کند. به همین دلیل، انتخاب صحیح تجهیزات، طراحی مناسب توپولوژی شبکه و پیاده‌سازی سیاست‌های امنیتی از عوامل کلیدی در موفقیت هر پروژه شبکه محسوب می‌شوند.

در این گزارش، ابتدا مفاهیم پایه شبکه، انواع شبکه‌های کامپیوتری، مدل‌های مرجع OSI و TCP/IP و معماری لایه‌ای شبکه مورد بررسی قرار گرفت. سپس نقش هر یک از اجزای اصلی شبکه شامل Endpoint، Access Switch، Core Switch، Access Point و Router به‌طور کامل تشریح شد و وظایف، ویژگی‌ها و اهمیت هر یک در طراحی شبکه‌های سازمانی بیان گردید.

همچنین نحوه ارتباط میان تجهیزات مختلف شبکه و مسیر انتقال داده‌ها از دستگاه‌های کاربران تا سرورها و اینترنت بررسی شد. این ارتباط ساختاریافته نشان می‌دهد که هر تجهیز وظیفه مشخصی بر عهده دارد و هماهنگی میان آن‌ها موجب افزایش کارایی، کاهش تأخیر، بهبود امنیت و افزایش قابلیت اطمینان شبکه می‌شود.

در ادامه، یک نمونه طراحی شبکه سازمانی بر اساس معماری سه‌لایه‌ای ارائه شد که در آن نحوه انتخاب تجهیزات، اتصال اجزای مختلف شبکه و سازمان‌دهی کاربران و سرویس‌ها مورد بررسی قرار گرفت. این نمونه نشان داد که استفاده از معماری استاندارد، علاوه بر تسهیل مدیریت و عیب‌یابی، امکان توسعه شبکه در آینده را نیز فراهم می‌کند.

همچنین بهترین روش‌ها (Best Practices) در زمینه مستندسازی، مدیریت، مانیتورینگ، توسعه‌پذیری، نگهداری و عیب‌یابی شبکه معرفی شد. رعایت این اصول باعث کاهش هزینه‌های عملیاتی، افزایش امنیت، بهبود عملکرد تجهیزات و افزایش طول عمر زیرساخت شبکه خواهد شد.

با توجه به رشد روزافزون فناوری‌های ارتباطی، رایانش ابری، اینترنت اشیا (IoT)، مجازی‌سازی و شبکه‌های بی‌سیم، طراحی شبکه باید با دیدگاهی آینده‌نگر انجام شود. استفاده از تجهیزات استاندارد، معماری مناسب، فناوری‌های نوین و سیاست‌های امنیتی به‌روز، سازمان‌ها را قادر می‌سازد تا زیرساختی پایدار، ایمن، انعطاف‌پذیر و مقیاس‌پذیر ایجاد کنند که پاسخگوی نیازهای کنونی و آینده باشد.

در نهایت می‌توان نتیجه گرفت که موفقیت یک شبکه تنها به کیفیت تجهیزات وابسته نیست، بلکه به طراحی صحیح، انتخاب معماری مناسب، پیکربندی اصولی، مدیریت مستمر و رعایت استانداردهای فنی نیز بستگی دارد. شبکه‌ای که بر اساس این اصول طراحی و نگهداری شود، می‌تواند ارتباطی پایدار، سریع و ایمن میان کاربران، تجهیزات و سرویس‌های سازمان برقرار کرده و زمینه‌ساز افزایش بهره‌وری، کاهش هزینه‌ها و تحقق اهداف فناوری اطلاعات سازمان باشد.
